Un controlador PID es un instrumento que se utiliza para mantener una variable de proceso, como la temperatura, el caudal, la presión o la velocidad, en un punto de consigna deseado. Estos dispositivos miden continuamente la diferencia entre el punto de consigna y el valor real, ajustando la salida para minimizar esa diferencia. Debido a que se adaptan fácilmente a diferentes procesos, estos dispositivos son fundamentales para el funcionamiento en muchas industrias. Pueden cambiar sin problemas entre mantener un control estricto de la temperatura en un reactor de la industria farmacéutica, regular el flujo de aire en un sistema de climatización o ajustar los caudales en una línea de envasado, todo ello minimizando las fluctuaciones y garantizando la calidad del producto.
Cómo funcionan los Controladores PID
Un controlador PID mide constantemente las variables del proceso y las compara con el punto de ajuste deseado. A continuación, calcula cuánta corrección se necesita y realiza los ajustes necesarios para que el proceso vuelva al objetivo. Lo que hace que un controlador PID sea especialmente potente es cómo combina tres estrategias de control en una respuesta perfecta:
Proporcional (P)
Este componente reacciona directamente al error actual. Cuanto mayor es la diferencia entre el punto de consigna y el valor real, más fuerte es la acción correctiva. Sin embargo, el control proporcional por sí solo suele dejar una pequeña «desviación» donde el proceso se estabiliza justo por debajo del punto de consigna.
Integral (I)
Para eliminar esta desviación residual, el término integral suma el error a lo largo del tiempo. Realiza un seguimiento del tiempo y la distancia que el proceso se ha desviado del punto de consigna, empujando constantemente la salida hasta que se elimina el error acumulado. Esto ayuda a garantizar que el proceso finalmente se estabilice exactamente en el punto deseado.
Derivada (D)
El término derivado actúa como predictor. Supervisa la rapidez con la que cambia el error, tanto si la variable del proceso está subiendo como bajando, y amortigua la respuesta para evitar sobrepasar el punto de consigna. Al anticipar hacia dónde se dirige el proceso, suaviza los cambios rápidos y reduce las oscilaciones.Aunque los métodos de control más sencillos, como los sistemas de encendido/apagado o los sistemas proporcionales, siguen teniendo su lugar en la industria, los controladores PID siguen siendo el estándar para los procesos que exigen una regulación estable y precisa. Al combinar las acciones proporcionales, integrales y derivadas, ofrecen un rendimiento constante en un amplio rango de condiciones de operación, lo que garantiza que el proceso alcance rápidamente su punto de consigna y mantenga un control constante.
Por qué es importante el ajuste (y cómo se realiza)
La eficacia de un controlador PID depende de su ajuste. Dado que cada proceso es único, ya sea el control de la temperatura en un horno de curado, la gestión del caudal en una planta de tratamiento de agua o la estabilización de la presión en una tubería de gas, las ganancias proporcionales, integrales y derivativas deben ajustarse para adaptarse a la dinámica específica del sistema.
Un ajuste adecuado equilibra tres objetivos:
- Minimizar el sobreimpulso: evitar que el proceso se desvíe del punto de consigna
- Reducir el tiempo de estabilización: permitir que el proceso alcance y se estabilice rápidamente en el punto de consigna
- Mantener la estabilidad: evitar oscilaciones o fluctuaciones alrededor del punto de consigna
En muchos entornos industriales, el ajuste se realiza mediante una combinación de experiencia en ingeniería y pruebas iterativas. Los técnicos suelen empezar con valores conservadores y luego ajustan los parámetros de forma incremental mientras observan cómo responde el sistema a los cambios o perturbaciones.
Las funciones de ajuste automático de los controladores modernos también pueden proporcionar un punto de partida, pero para los procesos críticos suele ser necesario un ajuste fino por parte de personal cualificado.
Cuando un controlador PID está bien ajustado, gestiona los cambios con fluidez y corrige los errores rápidamente sin introducir nueva inestabilidad. Este tipo de control fiable es fundamental para mantener la alta calidad del producto, minimizar los residuos y evitar el desgaste innecesario de los equipos.
Aplicaciones
Los controladores PID desempeñan un papel fundamental cuando es crítico un control preciso y estable de los procesos. Gracias a su función de autoajuste, estos dispositivos realizan ajustes precisos que mantienen los procesos funcionando al máximo rendimiento.
Las aplicaciones más comunes son:
- Control de temperatura: Mantener un calor constante en hornos, extrusoras o reactores químicos
- Regulación de la presión: Mantener las presiones de las tuberías o los recipientes dentro de límites estrictos en operaciones petroleras y gasísticas, de procesamiento de alimentos y en la Industria farmacéutica
- Control del flujo: Gestionar la tasa de los líquidos o gases a través de bombas y válvulas para cumplir con los requisitos exactos de producción
- Control de nivel: Estabilizar los niveles de líquido en los depósitos para evitar desbordamientos o falta de suministro
- Control de velocidad y movimiento: Regular la velocidad de los motores o las líneas transportadoras para garantizar una producción sincronizada
En cada uno de estos ejemplos, un controlador PID mide continuamente la variable del proceso y ajusta la salida de control para mantener el sistema funcionando en el punto de consigna deseado. Al compensar los cambios de carga, los parámetros ambientales y las no linealidades del sistema, los controladores PID ayudan a los fabricantes a mantener los estándares de calidad, mejorar la eficiencia y proteger los activos críticos.
Soluciones de control PID destacadas
Ya sea para gestionar la temperatura en un proceso de fabricación crítico, estabilizar la presión en una tubería o mantener caudales precisos, los controladores PID de DwyerOmega están diseñados para ofrecer el control estable y preciso que exigen las operaciones modernas. Estos controladores regulan de manera eficiente la temperatura, la presión, el flujo y otras variables críticas del proceso en entornos industriales, comerciales y de laboratorio. Con control PID de sintonización automática, realizan ajustes precisos que optimizan la estabilidad, protegen los equipos y ayudan a mantener una calidad constante del producto.

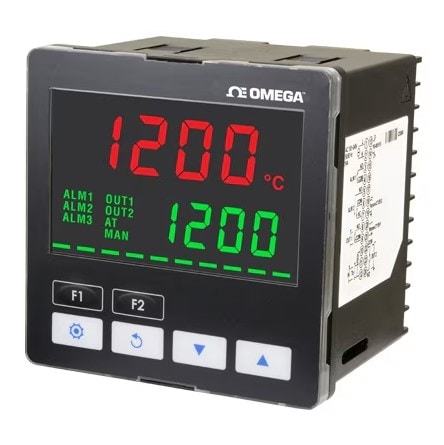

CND3-Series PID Controllers
El Controlador PID de la serie CND3 ofrece un control versátil y de alto rendimiento en formatos compactos, disponible en tamaños de 1/16, 1/8 y 1/4 DIN. Diseñados para entrada universal (termopares, RTD, voltaje, mA), estos controladores se adaptan perfectamente a una amplia gama de aplicaciones de control de temperatura y procesos.
Características principales:
- PID autoajustable + lógica difusa: ajusta automáticamente la configuración del bucle de control para obtener una respuesta rápida y estable con un sobreimpulso mínimo
- Muestreo rápido (0,1 s): responde rápidamente a los cambios del proceso, incluso en sistemas dinámicos o de alta velocidad
- Programación de rampa y mantenimiento: ideal para perfiles térmicos en procesos de curado, horneado o de procesos de sustancias químicas
- Detección de rotura del calentador: alerta a los usuarios de condiciones de circuito abierto del calentador para evitar el tiempo de inactividad de la producción
- Construcción de resistencia y certificada: Certificación UL/cUL, panel frontal IP66 y resistencia a vibraciones y golpes: diseñado para ofrecer rendimiento en entornos difíciles.
- Potencia y salidas flexibles: Admite alimentación de 80-260 VCA o 24 VCA/CC, con salidas personalizables de relé, voltaje/corriente analógica o pulso
Por qué es importante:
Este controlador combina precisión, durabilidad y configurabilidad en un tamaño reducido. Ya sea que esté regulando hornos en la producción de alimentos, gestionando la presión y el flujo en líneas industriales o automatizando equipos de laboratorio, el CND3 ofrece resultados estables y repetibles.

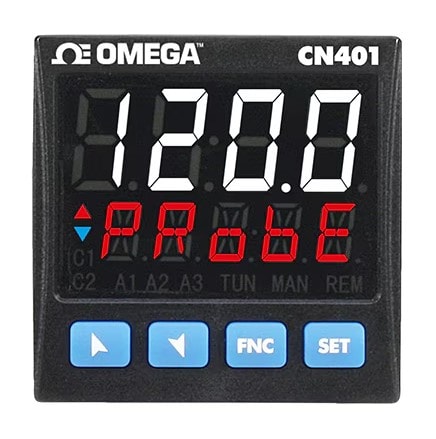

Controladores PID de la serie CN400: precisión habilitada para NFC
El Controlador PID de la serie CN400 ofrece un control PID avanzado en un paquete compacto de 1/16 DIN, ideal tanto para entornos industriales como de laboratorio. Admite entradas universales simples o dobles, con salidas dobles en modelos seleccionados, lo que habilita un control flexible de bucle simple o doble directamente desde un dispositivo.
Características principales:
- Programación NFC/RFID a través de la aplicación Android: Configure o actualice todos los ajustes de forma inalámbrica a través de la aplicación DirectLink de Omega, lo que elimina la necesidad de conexiones físicas o cables
- Muestreo ultrarrápido: frecuencias de muestreo programables de hasta 470 Hz (≈2,1 ms), lo que garantiza que el controlador reaccione rápidamente a los cambios del proceso.
- Control de doble bucle: los modelos con dos entradas y salidas pueden manejar bucles de calefacción/refrigeración separados o realizar funciones matemáticas entre señales.
- Amplias opciones de entrada/salida: Entradas de señal universales (termopar, RTD, voltaje, corriente), conectividad RS485 Modbus y relés configurables, SSR y salidas de retransmisión
- Construcción robusta: Aislamiento galvánico de hasta 2,5 kV, panel frontal IP65, protección con contraseña y amplio rango de alimentación CA/CC (24-230 V) para diversos entornos de instalación
Por qué es importante:
Con su combinación de muestreo de alta velocidad, configuración inalámbrica y flexibilidad de doble bucle, la serie CN400 está diseñada para procesos modernos que exigen una respuesta rápida, un tiempo de inactividad mínimo y una implementación versátil.
¡Contacte con un experto de DwyerOmega hoy mismo!
