Un caudalímetro electromagnético, también conocido como caudalímetro magnético o medidor magnético, es un tipo de caudalímetro que se utiliza para determinar el caudal de líquido en una tubería. Estos dispositivos funcionan según la ley de Faraday de la inducción electromagnética, que establece que se induce una tensión cuando un conductor se mueve a través de un campo magnético.
En un medidor de flujo electromagnético, se genera un campo magnético que se canaliza hacia el líquido que fluye por la tubería, lo que provoca que los electrodos situados en las paredes del tubo de flujo detecten una señal de voltaje. La ley de Faraday establece que el voltaje generado es proporcional al movimiento del líquido que fluye. Cuando el fluido se mueve más rápido, más alimentación se genera.
A diferencia de muchas otras tecnologías de caudalímetros, los caudalímetros electromagnéticos producen señales que son lineales con el flujo. Por lo tanto, la reducción asociada a los caudalímetros magnéticos puede acercarse a 20:1 o más, sin sacrificar la precisión.
¿Cómo funcionan los caudalímetros electromagnéticos?

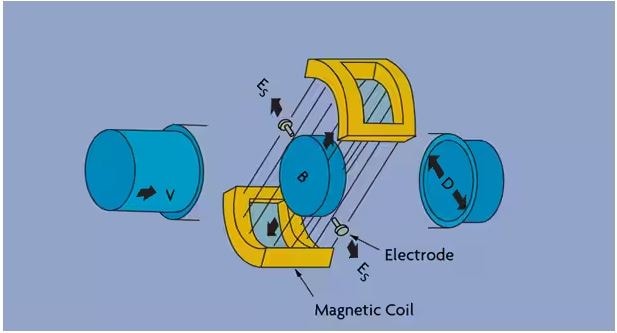

Los caudalímetros electromagnéticos, que se instalan más comúnmente en tubos, consisten en un tubo con bobinas que generan un campo magnético y electrodos que detectan el voltaje inducido por el fluido en movimiento. A medida que un fluido conductor fluye a través de una tubería de diámetro (D) y a través de una densidad de campo magnético (B) generada por las bobinas, la cantidad de voltaje (E) desarrollada a través de los electrodos, tal y como predice la ley de Faraday, será proporcional a la velocidad (V) del líquido. Dado que la densidad del campo magnético y el diámetro de la tubería son valores fijos, se pueden combinar en un factor de calibración (K), y la ecuación se reduce a:
E = KV
Las diferencias de velocidad en diferentes puntos del perfil de flujo se compensan mediante un factor de ponderación de la señal. La compensación también se proporciona dando forma a las bobinas magnéticas de manera que el flujo magnético sea mayor donde el factor de ponderación de la señal es más bajo.
Los fabricantes determinan el factor K de cada medidor magnético mediante la calibración con agua de cada tubo de flujo. El valor K así obtenido es válido para cualquier otro líquido conductor y es lineal en todo el rango del caudalímetro. Por esta razón, los tubos de flujo suelen calibrarse a una sola velocidad. Los medidores magnéticos pueden medir el flujo en ambas direcciones, ya que la inversión de la dirección cambiará la polaridad, pero no la magnitud de la señal.
El valor K obtenido mediante pruebas con agua puede no ser válido para fluidos no newtonianos (con viscosidad dependiente de la velocidad) o lodos magnéticos (que contienen partículas magnéticas). Estos tipos de fluidos pueden afectar a la densidad del campo magnético en el tubo. Se debe considerar la calibración en línea y diseños de compensación especiales para ambos fluidos.
Aplicaciones habituales de los caudalímetros electromagnéticos
Los caudalímetros electromagnéticos pueden detectar el flujo de líquidos y lodos limpios, multifásicos, contaminados, corrosivos, erosivos o viscosos, siempre que su conductividad supere el mínimo requerido para el diseño concreto. Estos dispositivos se utilizan ampliamente en diversas industrias debido a su precisión, fiabilidad y capacidad para medir el flujo de líquidos conductores sin piezas móviles.
Algunas aplicaciones clave son:

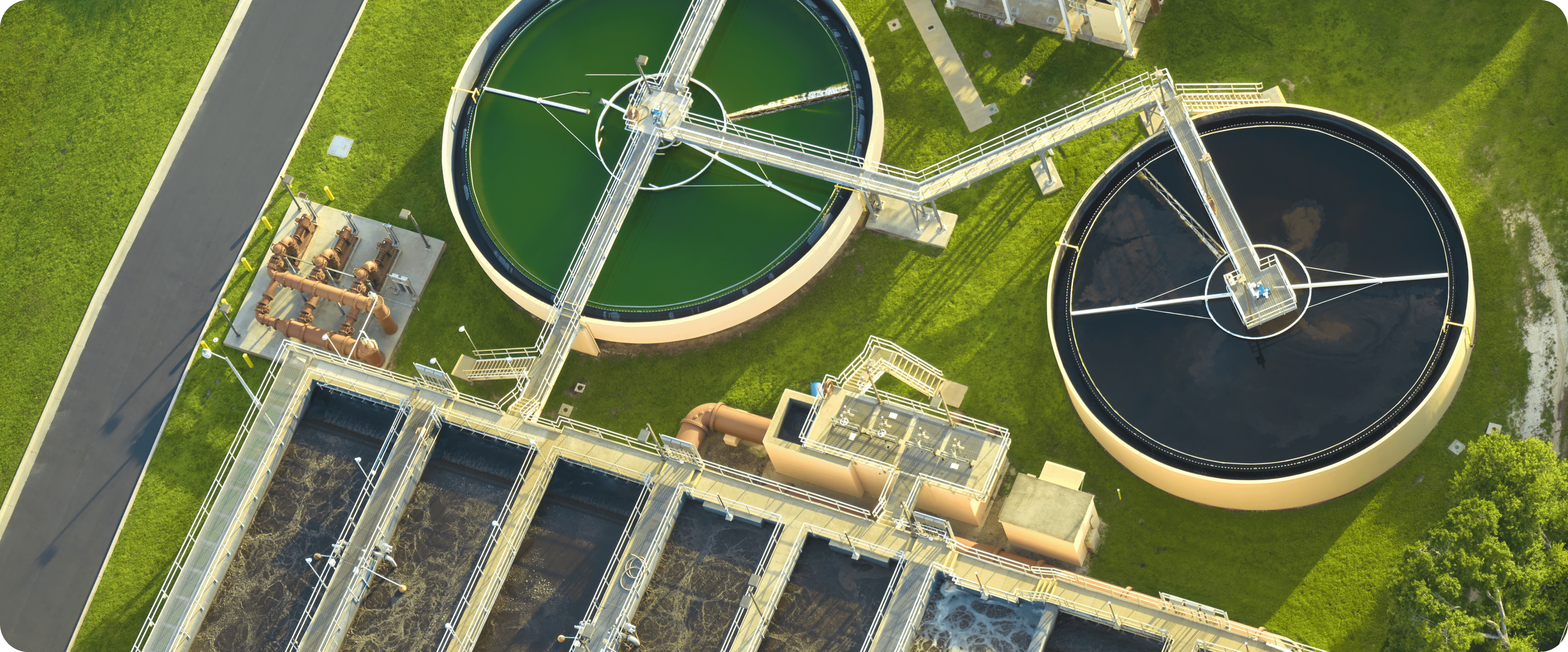

- Tratamiento de agua y aguas residuales
- Los caudalímetros electromagnéticos destacan en el manejo de agua limpia, aguas residuales sin tratar, lodos y productos químicos utilizados en los procesos de tratamiento.
- Ofrecen una alta precisión y no producen caídas de presión, lo cual es esencial para la gestión municipal del agua a gran escala.
- Al no tener piezas móviles, son muy resistentes a los residuos y partículas sólidas presentes en las aguas residuales.
- Procesamiento de sustancias químicas
- Los medidores magnéticos pueden medir líquidos agresivos y corrosivos, como ácidos, álcalis y otras soluciones químicas, sin sufrir daños.
- Están disponibles con materiales lineales resistentes a la corrosión (por ejemplo, PTFE, PFA) para soportar productos químicos agresivos.
- La ausencia de obstrucciones en la trayectoria del flujo significa que no se obstruyen ni se ven afectados por la sedimentación.
- Industria de alimentos y bebidas
- Se utilizan para medir leche, cerveza, zumos, siropes y otros líquidos de grado alimentario que requieren condiciones higiénicas.
- Los medidores magnéticos pueden diseñarse con accesorios sanitarios (por ejemplo, de acero inoxidable) para cumplir con los estándares de la FDA y la EHEDG.
- Su diseño no intrusivo garantiza que no se produzca contaminación ni interrupciones en el proceso de producción.
- Industria de la pulpa y el papel
- Capaz de manejar fluidos de alta viscosidad y cargados de fibra, como lodos de pulpa y soluciones de recubrimiento.
- La ausencia de piezas móviles significa un desgaste mínimo, incluso cuando se trata de lodos abrasivos.
- Proporciona mediciones consistentes a pesar de las fluctuaciones en la densidad y composición del fluido.
- Minería y procesamiento de minerales
- Se utiliza para medir el caudal de lodos minerales y fluidos abrasivos en operaciones de extracción y refinado.
- Su construcción robusta les permite soportar condiciones ambientales adversas.
- La ausencia de desgaste mecánico por partículas abrasivas garantiza una fiabilidad a largo plazo y un bajo mantenimiento.
- Generación de energía (agua de refrigeración y agua de alimentación de calderas)
- Se utilizan habitualmente en centrales térmicas y nucleares para supervisar los caudales de agua de refrigeración y agua de alimentación.
- Pueden manejar tuberías de gran tamaño y proporcionan mediciones de alta precisión para la supervisión del caudal y el cálculo de la eficiencia.
- Al no tener piezas móviles, pueden funcionar en entornos con altas temperaturas con un mantenimiento mínimo.
- Industria farmacéutica y biotecnología
- Se utilizan para medir con alta precisión el caudal de agua purificada, disolventes e ingredientes farmacéuticos activos.
- Los medidores electromagnéticos con diseños estériles y compatibilidad con CIP/SIP (limpieza en lugar/vapor en lugar) son ideales para aplicaciones en la industria farmacéutica.
- La medición sin contacto garantiza la esterilidad y el cumplimiento de las normativas del sector.
- Agricultura y sistemas de riego
- Ideal para supervisar el flujo de agua, fertilizantes y soluciones pesticidas en sistemas de riego.
- Puede funcionar en sistemas de baja presión sin causar una pérdida de presión significativa.
- Su larga vida útil y su mínimo mantenimiento los hacen rentables para su uso agrícola.
- Petróleo y gas (agua producida e inyección de salmuera)
- Se utilizan para supervisar el agua producida, la inyección de salmuera y la dosificación de productos químicos en operaciones upstream y downstream.
- Su capacidad para medir fluidos conductivos con alta precisión los hace ideales para estas aplicaciones.
- Los diseños a prueba de explosiones y aptos para zonas peligrosas garantizan un funcionamiento seguro en entornos de yacimientos petrolíferos.
- Industria del acero y los metales
- Se utiliza para supervisar el flujo de agua de refrigeración en operaciones de colada continua y laminación.
- Proporciona lecturas precisas del flujo en entornos de alta temperatura sin fallos mecánicos.
- Puede manejar agua con incrustaciones sin obstrucciones ni degradación del rendimiento.
Precauciones de aplicación para caudalímetros magnéticos
No utilice un caudalímetro magnético cerca de su límite de conductividad eléctrica, ya que el caudalímetro podría apagarse. Tenga en cuenta los cambios en la composición y las condiciones de funcionamiento que pueden alterar la conductividad eléctrica del líquido.
En aplicaciones más comunes, los medidores de flujo magnéticos se dimensionan de manera que la velocidad en el flujo máximo sea de aproximadamente 2-3 metros por segundo. Las restricciones de presión diferencial y/o las condiciones del proceso pueden impedir la aplicación de esta pauta general. Por ejemplo, los tubos alimentados por gravedad pueden requerir un medidor de flujo magnético más grande para reducir la caída de presión y permitir que la cantidad requerida de líquido pase a través del medidor de flujo magnético sin obstruir el sistema de tubos. En esta aplicación, el funcionamiento con el mismo caudal en el medidor de flujo más grande dará como resultado una velocidad del líquido menor en comparación con el medidor de flujo más pequeño.
Para el servicio con lodos, asegúrese de dimensionar los caudalímetros magnéticos para que funcionen por encima de la velocidad a la que se depositan los sólidos (normalmente 1 pie/segundo), con el fin de evitar que la tubería se llene de sólidos que puedan afectar a la medición y, potencialmente, detener el flujo. Los caudalímetros magnéticos para servicios abrasivos suelen dimensionarse para funcionar a baja velocidad (normalmente por debajo de 3 pies/s) para reducir el desgaste. En servicios con lodos abrasivos, el caudalímetro debe funcionar por encima de la velocidad a la que se sedimentan los sólidos, a pesar del mayor desgaste. Estas cuestiones pueden cambiar el rango del caudalímetro, por lo que su tamaño puede ser diferente al tamaño para un flujo equivalente de agua limpia.
