Dos métodos utilizados para la medición de la velocidad del aire

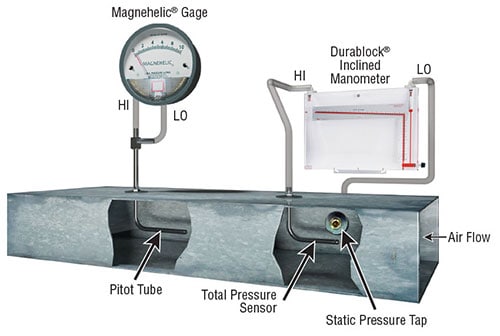

Para medir la velocidad del aire, conecte un Serie 2000 , manómetro diferencial Magnehelic®, Serie 2-5000, Manómetro diferencial Minihelic® II, o Serie 100 AV, manómetro inclinado Durablock® a un tubo Pitot de Acero inoxidable serie 160, tubo Pitot en la corriente de aire, tal y como se muestra. El método alternativo de la derecha solo requiere una toma estática y un tubo sencillo en el centro del conducto para recoger la presión total. La lectura de la presión diferencial en el medidor o manómetro es la presión de velocidad, que puede convertirse en velocidad del aire mediante cálculo o consulta de una tabla de conversión. Cuando se conoce la densidad del aire, el manómetro también puede calibrarse directamente en unidades de velocidad. Si necesita una función de alarma o control para mantener un límite de velocidad del aire predefinido, instale un Serie A3000 , Photohelic® Conmutador/Gage. Los tubos Pitot de acero inoxidable se fabrican en numerosas longitudes y configuraciones para adaptarse a conductos de todos los tamaños, desde los más pequeños hasta los más grandes.
