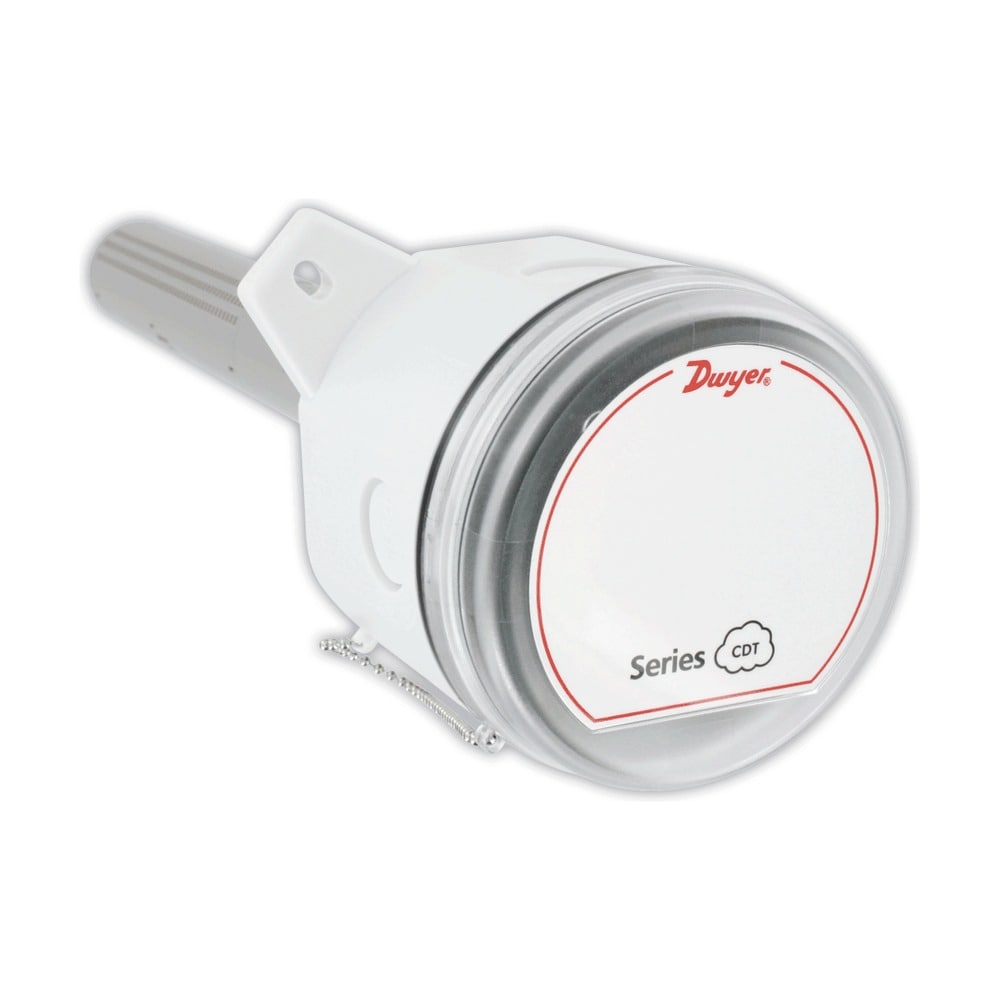

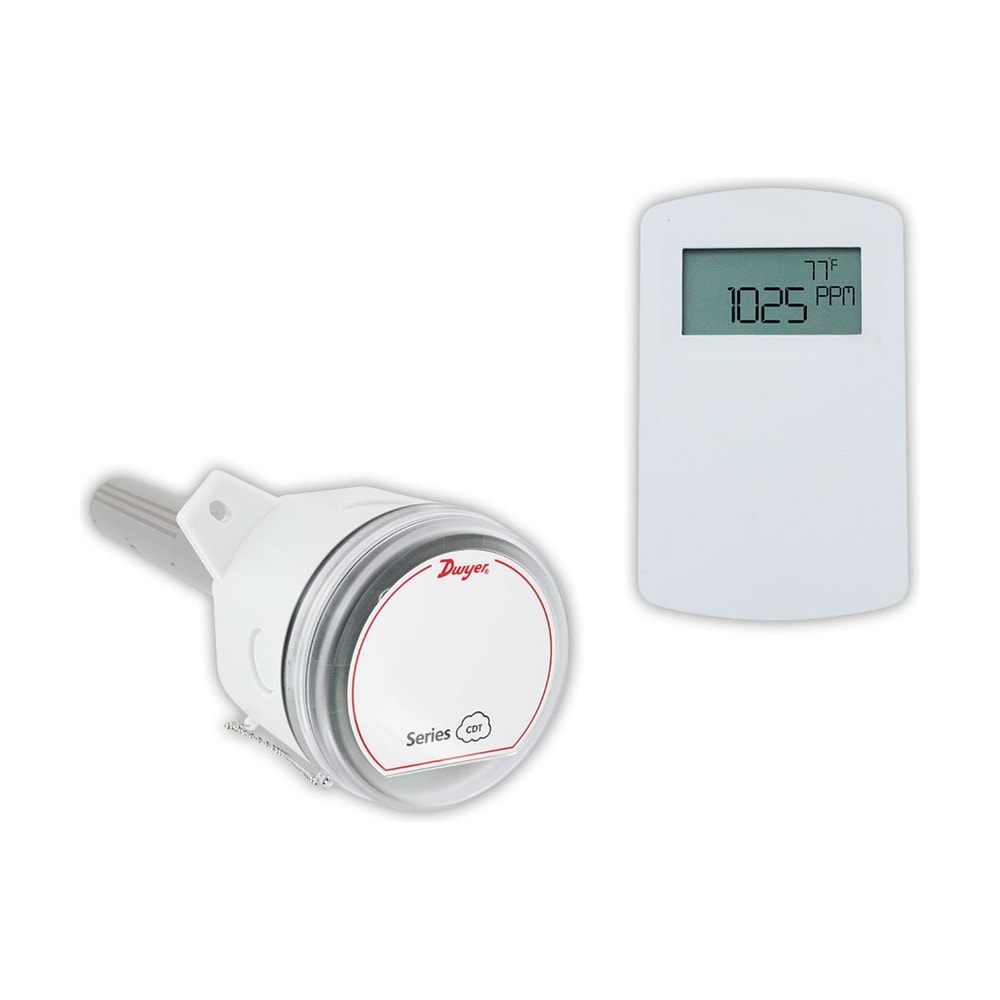

Transmisores de Calidad del Aire Interior CO2 y Temperatura – Salida Universal – Pantalla LCD
- Minimice el inventario y ahorre tiempo combinando las mediciones de CO 2 y temperatura en un solo transmisor
- Requiere un mantenimiento mínimo gracias a la Corrección Automática de Línea Base (ABC) para compensar la deriva del sensor
- Reduzca los costes operativos utilizando un sensor de CO 2 de bajo consumo, fiable y repetible
- Simplifique la instalación con conexión eléctrica mediante placa trasera
Resumen del Producto
- Exactitud del dióxido de carbono ± 40 PPM + 3 % rdg
- Concentración de dióxido de carbono, máx. 2000 ppm
- Concentración mínima de dióxido de carbono 0 ppm
- Tiempo de respuesta del dióxido de carbono 120 s (τ90)
- Salida eléctrica 4 a 20 mA
- Tipo de medición Dióxido de carbono, temperatura
- Temperatura de operación, máx. 122 °F
- Temperatura de operación mínima 32 °F
- Consumo de energía Promedio: 2 W; pico: 3,75 W
- Humedad relativa 0 a 85 % HR Sin condensación
- Vida útil del sensor 15 Años
- ID de serie Series-CDT
- Tipo de alimentación eléctrica CA/CC
- Tensión de alimentación 19 a 28 VCA/16 a 35 VCC
- Exactitud de la temperatura ± 1 °C
- Rango de salida de voltaje 0 a 5 V CC, 0 a 10 V CC
Los Transmisores de Dióxido de Carbono y Temperatura Serie CDT monitorizan con precisión la concentración de CO2 y la temperatura en ambientes interiores para ayudar a lograr ahorros energéticos. Para alcanzar un mayor nivel de precisión, la Serie CDT incluye ajuste por presión barométrica. La salida universal de CO2 permite a los usuarios seleccionar la salida del transmisor como 4-20 mA, 0-5 Vcc o 0-10 Vcc para funcionar con prácticamente cualquier controlador de gestión de edificios.

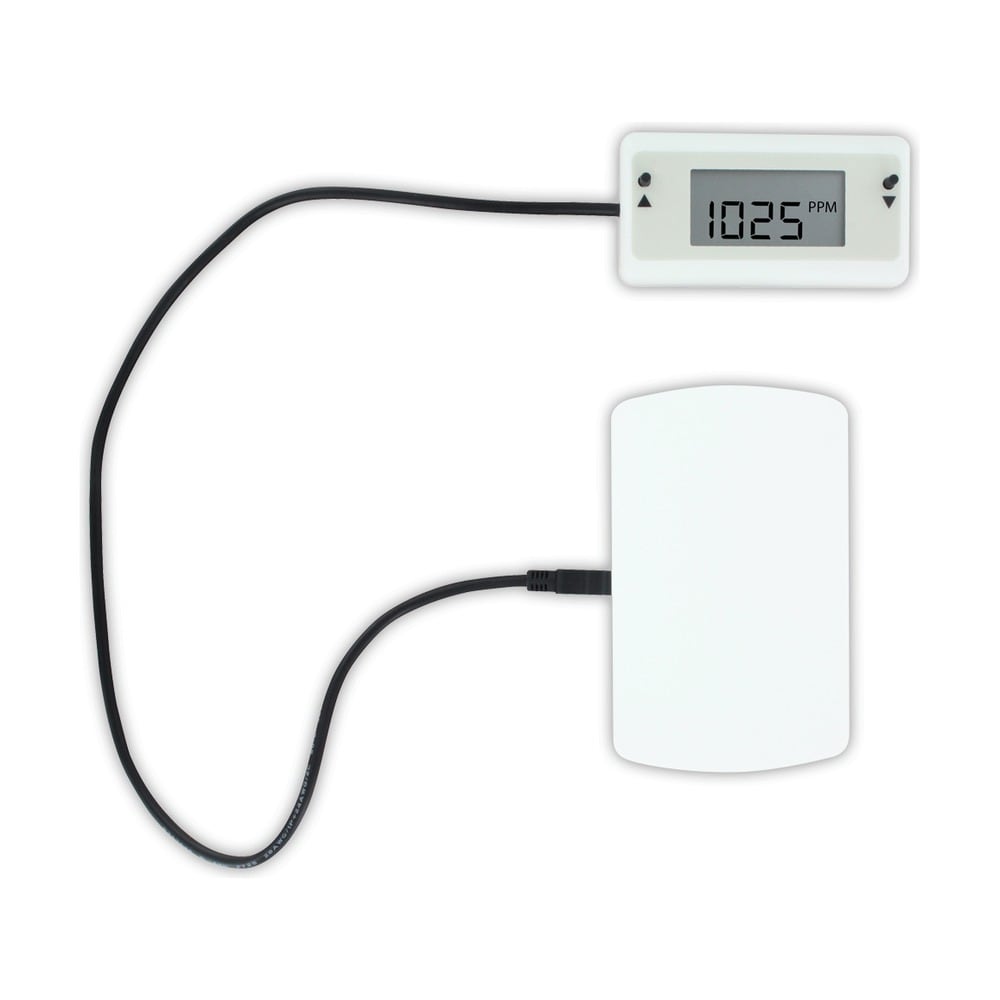

Para aplicaciones que requieren indicación visual, las configuraciones de montaje en pared de la Serie CDT pueden solicitarse con una pantalla LCD integrada. Para evitar manipulaciones, la acción de los botones puede bloquearse mediante la selección de un interruptor DIP interno. Los transmisores de CO2 de la Serie CDT están disponibles con una opción -S que proporciona los atributos y parámetros necesarios para cumplir con los requisitos DSA para la monitorización de niveles de CO2 en escuelas. Hay un LED frontal que se ilumina cuando el nivel de CO2 supera los 1100 PPM.
Para modelos con termistores resistivos o salidas RTD, consulte Tabla de Resistencia vs. Temperatura.
Aplicaciones del Producto
- Ventilación por control de demanda en escuelas, edificios de oficinas, hospitales y otros ambientes interiores
- Certificación LEED®
