Series-616KD-LR

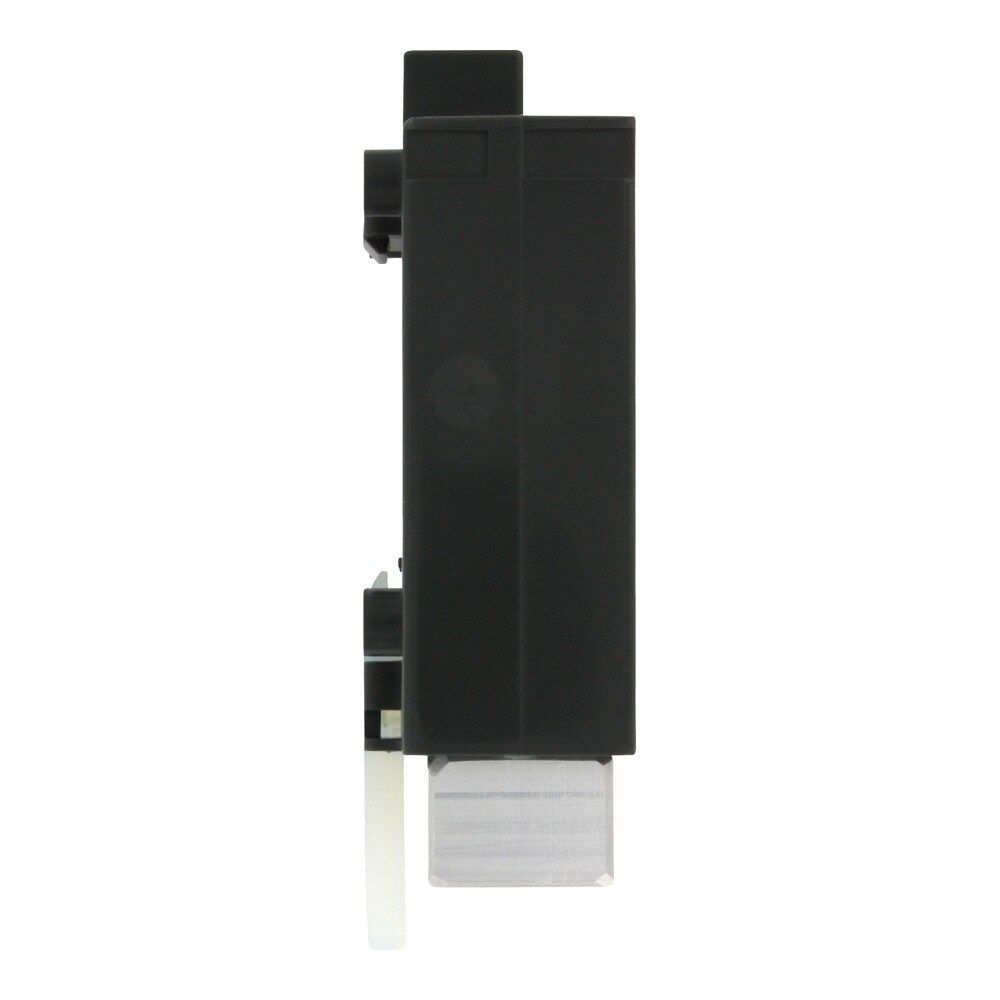

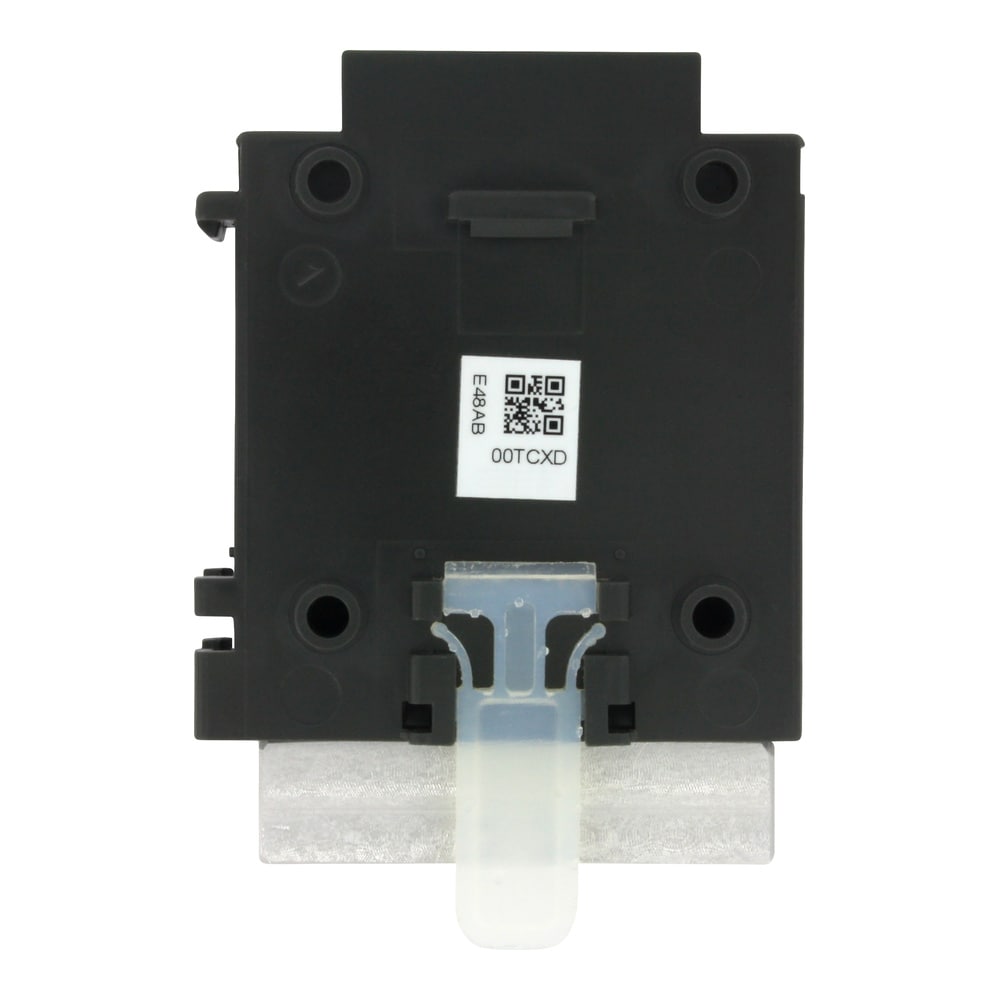

Transmisor de Presión Diferencial ± 0,1 % de Precisión para Unidades de Tratamiento de Aire
- Amplia selección de rangos bajos y precisión que cubren numerosas aplicaciones, minimizando componentes y estandarizando el diseño
- Botones de calibración simples para ajustar cero y rango, ahorrando tiempo en la instalación y mantenimiento durante la vida útil
- Dispositivo compacto y rentable, adecuado para aplicaciones OEM donde el espacio, la simplicidad y el valor son clave
- Salidas simultáneas de corriente y voltaje
- Conexión de proceso opcional 1/4" NPT que permite el uso con racores metálicos con espiga o racores de compresión para uso con tubos metálicos
- Unidades con clasificación plenum que cumplen con la norma UL 2043
Series-616KD-LR
Desde
Resumen del Producto
- Aplicaciones Monitorización de filtros
- Presión de rotura 10 psi máximo
- Nota sobre la conformidad CE, las unidades opcionales con clasificación plenum cumplen con la norma UL 2043
- Tipo de pantalla N/A
- Conexión eléctrica Terminal de tornillo
- Salida eléctrica 4 a 20 mA, 0 a 10 Vcc
- Clasificaciones del alojamiento IP20, NEMA Tipo 1
- Estabilidad a largo plazo ± 1 % FSO/año
- Resistencia del bucle Salida actual: 0 a 1250 Ω maxima., Salida de voltaje: Resistencia de carga 1 kΩ minima.
- Materiales en contacto con el fluido Consultar con la fábrica
- Compatibilidad con medios Aire limpio y seco / gas inerte, HVAC / aire ambiente, Gases inertes / no reactivos
- Nota sobre el montaje Vertical con puertos de presión descendente
- Número de cables 2, 3
- Temperatura de operación, máx. 60 °C
- Temperatura de operación mínima -17.8 °C
- Detalle de salida Seleccionable en campo
- Señal de salida Corriente, voltaje
- Consumo de energía máx. 40 mA
- Tipo de presión Diferencial
- Tiempo de respuesta 2,5 Hz
- Nota sobre el tiempo de respuesta Frecuencia de muestreo de 2,5 Hz
- ID de serie Series-616KD-LR
- Ajuste del intervalo Botón pulsador
- Tipo de alimentación eléctrica CA/CC
- Tensión de alimentación 2 hilos: 10 a 35 V CC, 3 hilos: 17 a 36 V CC/21,6 a 33 V CA
- Peso 51 g
- Rango ajustable de ajuste a cero Botón de empujar
El Transmisor de Presión Diferencial Serie 616KD-LR está diseñado para la simplicidad, lo que lo convierte en la opción ideal para instaladores y profesionales de mantenimiento. Estos instrumentos de bajo rango no solo eliminan las complicadas potenciómetros de ajuste típicos en la mayoría de los transmisores, sino que eliminan por completo la necesidad de ajustar el rango durante la calibración. Con un solo botón digital, tanto el CERO COMO EL RANGO se calibran correctamente, sin necesidad de nada más. No se requieren fuentes de presión de referencia adicionales ni dispositivos de calibración separados.
Aplicaciones del producto
- Manejadores de aire
- Volumen de aire variable
- Presión en conductos
- Monitorización de filtros
