Applicazione
Esistono diversi modi per piegare i fianchi delle chitarre, compreso il metodo tradizionale che prevede l'uso di un tubo caldo. Tuttavia, un metodo più veloce ed economico, che è diventato comune, prevede l'uso di riscaldatori flessibili in silicone con una termocoppia e un controller per misurare e monitorare la temperatura della coperta riscaldante in silicone durante tutto il processo di piegatura.
Una seconda opzione per questa applicazione consiste nell'utilizzare il riscaldatore in silicone senza un regolatore di temperatura. In questo scenario, il riscaldatore viene collegato alla presa di corrente, riscaldato alla temperatura necessaria e quindi spento. Tuttavia, non raccomandiamo questo metodo in quanto esiste il rischio che il riscaldatore in silicone si surriscaldi, causandone il guasto e la combustione del legno.
Produits OMEGA utilisés dans cette application
Prodotti

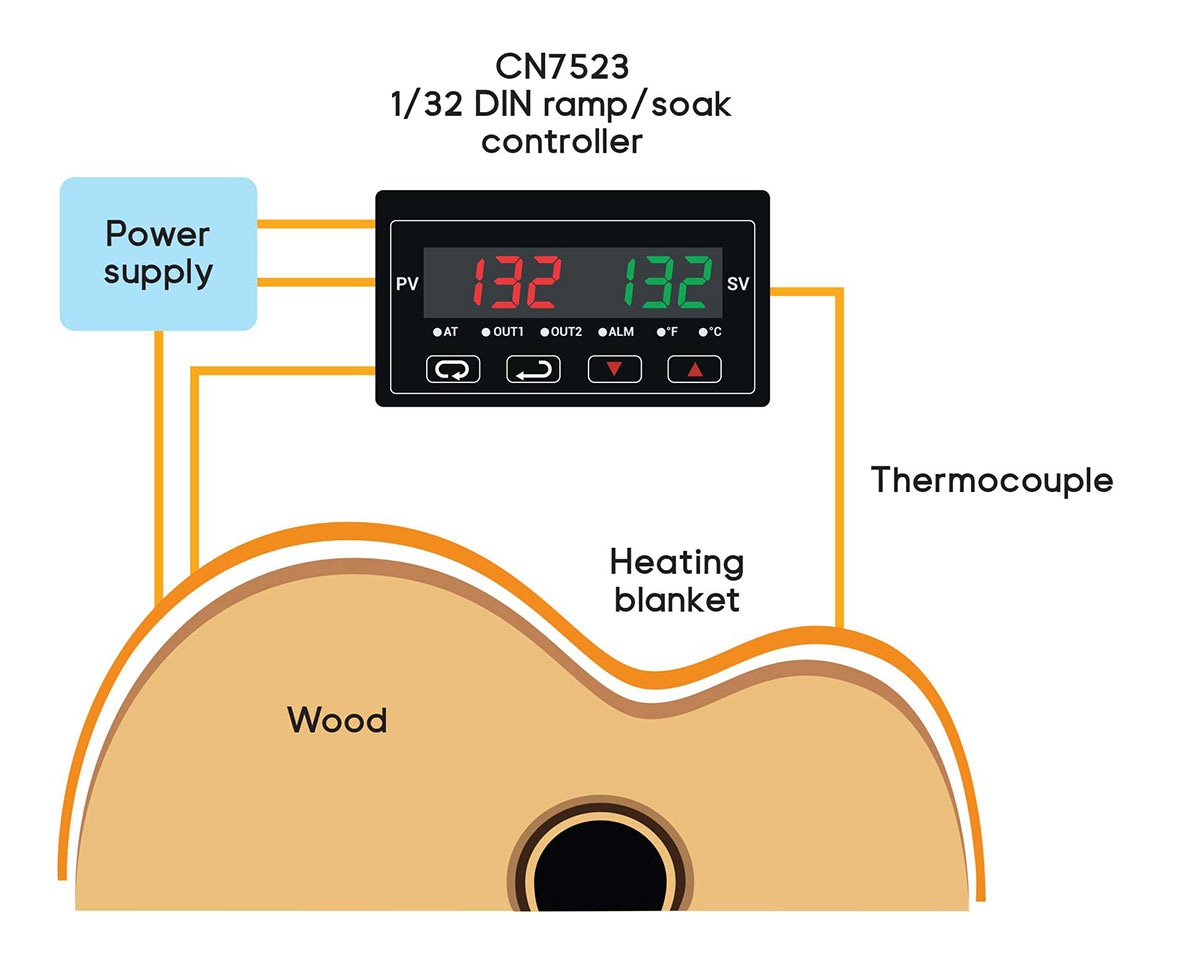

La figura sopra mostra lo schema del processo di curvatura laterale della chitarra. L'applicazione è composta da tre prodotti:
Serie SRFGA: i riscaldatori flessibili isolati in fibra di vetro e gomma siliconica possono migliorare il trasferimento di calore e accelerare il processo di riscaldamento necessario per curvare il legno. Sono disponibili due modelli di circuito: a foglio inciso o a filo avvolto. Tuttavia, la temperatura deve essere controllata con poiché il limite massimo di temperatura di esercizio di sicurezza di 450 °F (232 °C) potrebbe essere superato. Disponibile in diverse dimensioni; la dimensione corretta dipenderà dalle dimensioni della chitarra.
CN7523: Questo regolatore di temperatura e di processo è in grado di gestire le applicazioni più esigenti. Richiede il montaggio in una scatola per proteggere i collegamenti elettrici e garantire la sicurezza, il regolatore è dotato di due display LED a 4 cifre per l'indicazione locale del valore di processo e del setpoint. I metodi di controllo includono on/off, PID, autotune e regolazione manuale. Il controllo a doppio loop consente il riscaldamento e il raffreddamento simultanei. Montaggio
5TC: Queste termocoppie a filo molto sottili consentono un facile posizionamento tra il tappetino in silicone e il legno. Sono realizzate con filo di classe 1 in lunghezze standard da 1 m e 2 m.
Come funziona
- Costruisci un sandwich. Molti produttori di chitarre costruiscono il sandwich nel seguente ordine: listello esterno, riscaldatore in silicone, foglio di alluminio, carta kraft, legno, carta kraft, foglio di alluminio e un altro listello. Il vantaggio di questo ordine è che il foglio di alluminio è economico e aiuta a proteggere i listelli dalle macchie, mentre i listelli proteggono sia il riscaldatore in silicone che il legno, aumentando così la durata del riscaldatore.
- Inumidire o bagnare la carta kraft per aiutare ad assorbire le macchie dal legno.
- Posizionare il sandwich lungo il telaio laterale della chitarra e allinearlo con il centro esatto della vita.
- Abbassare il caul di piegatura con la vite della pressa per impiallacciatura e portare l'intero sandwich a contatto con la parte superiore dei bordi.
- Utilizzare morsetti a molla per fissare il sandwich.
- Posizionare una termocoppia tra la carta e la lamina e collegarla al controller.
- Accendere il controller e impostare la temperatura tra 250 e 300 °F.
- Accendere il riscaldatore. Il riscaldatore si surriscalderà abbastanza rapidamente e inizierà a emettere vapore.
- Iniziare a piegare la parte centrale quando il regolatore di temperatura indica una temperatura vicina ai 200 °F.
- Piegare ciascun lato del sandwich quando la temperatura raggiunge il valore impostato.
- Lascia "cuocere" ciascun lato per 5-10 minuti a 200 °F per assicurarti che si asciughi completamente.
Risultati
Il vantaggio principale dei riscaldatori in silicone è la bassa massa termica, che consente un trasferimento termico rapido ed efficiente. Pertanto, questa soluzione di riscaldamento precisa rende più facile piegare il legno e ottenere in modo coerente la forma desiderata.
Suggerimento professionale
Quando si seleziona una termocoppia, tenere presente che minore è il diametro della sonda, più veloce sarà il tempo di risposta.
