Dans sa conception la plus simple, infrarouge Cette configuration un se compose d'une lentille qui concentre l'énergie infrarouge (IR) sur un détecteur, lequel convertit l'énergie en un signal électrique qui peut être affiché en unités de température après compensation des variations de température ambiante. thermomètre
facilite la mesure de la température à distance sans contact avec l'objet à mesurer. Ainsi, le thermomètre infrarouge est utile pour mesurer la température dans des circonstances où les thermocouples ou autres capteurs à sonde ne peuvent pas être utilisés ou ne produisent pas de données précises pour diverses raisons. Parmi les circonstances typiques, on peut citer les cas
où l'objet à mesurer est en mouvement, où l'objet est entouré d'un champ électromagnétique, comme dans le cas du chauffage par induction, où l'objet est contenu dans un vide ou une autre atmosphère contrôlée, ou encore dans les applications où une réponse rapide est requise. Plus d'infos sur les thermomètres à
infrarouges Pourquoi utiliser un thermomètre à
infrarouge pour mesurer la température dans mon application ? Les pyromètres infrarouges permettent
aux utilisateurs de mesurer la température dans des applications où les capteurs conventionnels ne peuvent pas être utilisés. Plus précisément, dans les cas où il s'agit d'objets en mouvement (par exemple, des rouleaux, des machines en mouvement ou un tapis roulant), ou lorsque des mesures sans contact sont obligatoires pour des raisons de contamination ou de danger (comme la haute tension), lorsque les distances sont trop grandes ou lorsque les températures à mesurer sont trop élevées pour les thermocouples ou autres capteurs de
- INFRAROUGE Déterminez le champ de vision (taille et distance de la
- cible) Tenez compte du type de surface à mesurer et de son émissivité
- Analysez la réponse spectrale pour les effets atmosphériques ou la transmission à travers les surfaces
- Spécifiez la plage de température et les besoins de montage
- N'oubliez pas : temps de réponse, environnement, contraintes de montage, applications avec hublot ou fenêtre, et traitement du signal souhaité Que
dois-je prendre en compte concernant mon application lorsque je choisis un thermomètre infrarouge
? Les considérations essentielles pour tout pyromètre infrarouge comprennent le champ de vision (taille et distance de la cible), le type de surface à mesurer (considérations d'émissivité), la réponse spectrale (pour les effets atmosphériques ou la transmission à travers les surfaces), la plage de température et le montage (portable ou fixe). D'autres considérations incluent le temps de réponse, l'environnement, les contraintes de montage, les applications des fenêtres ou des ports de visualisation et le traitement du signal
souhaité. Ce tableau détaille les indices de réfraction des fenêtres
IR . Qu'entend-on par champ de vision et pourquoi est-il
important ? Le champ de vision est l'angle de vision dans lequel l'instrument fonctionne. Il est déterminé par l'optique de l'appareil. Pour obtenir une mesure de température précise, la cible à mesurer doit remplir complètement le champ de vision de l'instrument. Étant donné que l'appareil infrarouge détermine la température moyenne de toutes les surfaces dans le champ de vision, si la température de l'arrière-plan est différente de celle de l'objet, une erreur de mesure peut se produire. OMEGA offre une solution unique à ce problème. De nombreux pyromètres infrarouges OMEGA sont équipés d'un laser breveté commutable entre le mode cercle et le mode point. En mode cercle, un viseur laser intégré crée un cercle à 12 points qui indique clairement la zone cible mesurée. En mode point, un seul point laser marque le centre de la zone de mesure. Choisissez l'infrarouge adapté à votre application Thermomètres à

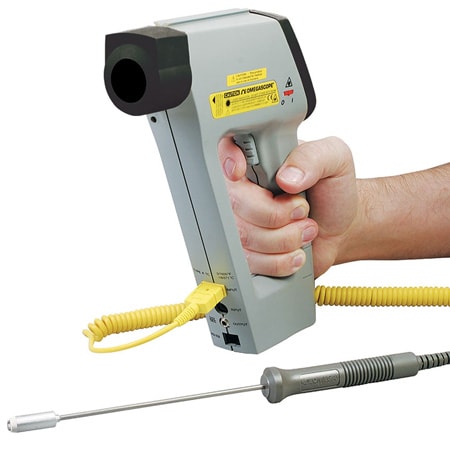

infrarouges portatifs Les thermomètres infrarouges portatifs
sont l'un des types de pyromètres
infrarouges les plus populaires. Ils sont couramment utilisés pour des applications portables, bien que certains modèles soient également équipés d'un montage sur trépied intégré. OMEGA propose une large gamme de thermomètres infrarouges de différentes formes et tailles. La plupart des pyromètres infrarouges portatifs OMEGA sont équipés du système de visée Circle Dot/Circle Laser breveté par OMEGA, qui délimite clairement le champ de vision du thermomètre. Plus d'infos TEMPÉRATURE (°C) Thermomètres à infrarouges

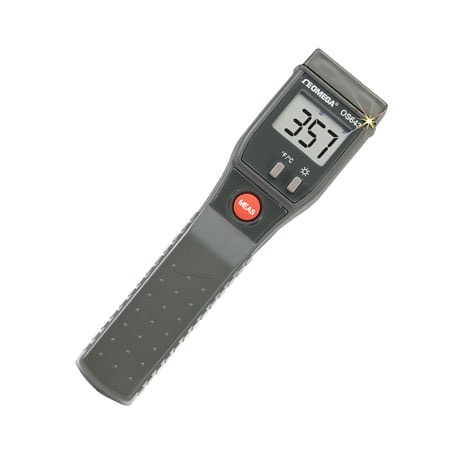

Les thermomètres à infrarouges
de poche sont extrêmement compacts. Ils sont généralement assez petits pour être transportés dans la poche d'une chemise. Thermocouples

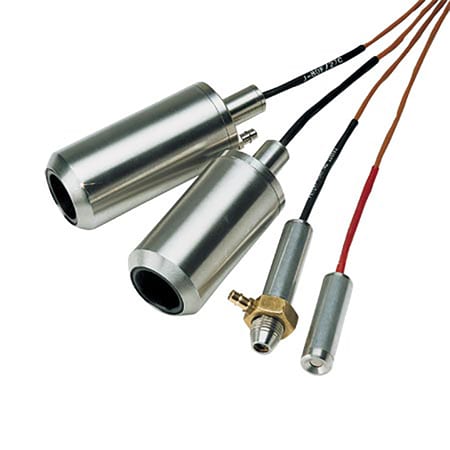

Un thermocouple infrarouge
est un petit capteur infrarouge peu coûteux. Il est unique en ce sens qu'il est autoalimenté et produit une sortie qui imite celle d'un capteur thermocouple. Plus d'infos Thermomètres

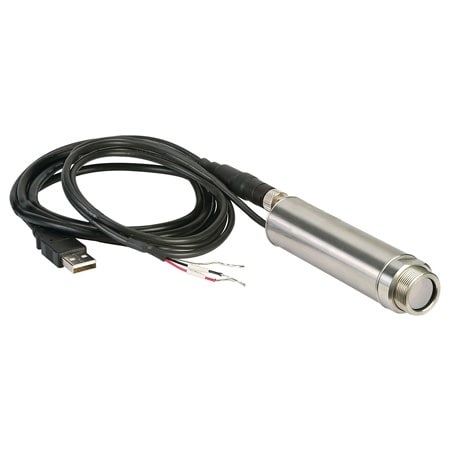

montage fixe Les thermomètres infrarouges
à montage fixe sont couramment utilisés dans les processus industriels où le thermomètre peut être monté dans une position fixe. Lisez l'article sur les émetteurs infrarouges à fibre optique haute vitesse pour plus d'informations sur la série OS4000. Plus d'infos Thermomètre à rapport

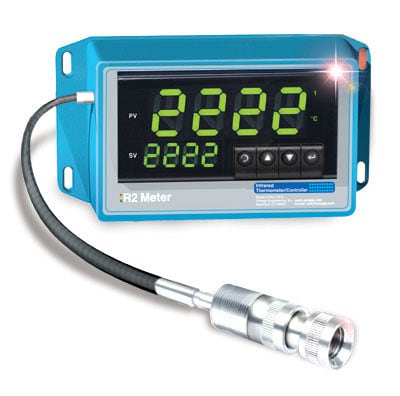

couleurs Étant donné que l'émissivité
joue un rôle essentiel dans l'obtention de données de température précises à partir de thermomètres à infrarouges, il n'est pas surprenant que des tentatives aient été faites pour concevoir des capteurs qui mesureraient indépendamment de cette variable. Le plus connu et le plus couramment utilisé de ces modèles est le thermomètre à rapport de deux couleurs. Cette technique n'est pas très différente de celle des thermomètres à infrarouges décrits jusqu'à présent, mais elle mesure le rapport entre l'énergie infrarouge émise par le matériau à deux longueurs d'onde, plutôt que l'énergie absolue à une seule longueur d'onde ou bande d'ondes. L'utilisation du mot « couleur » dans ce contexte est quelque peu dépassée, mais n'a néanmoins pas été remplacée. Elle trouve son origine dans l'ancienne pratique consistant à relier la couleur visible à la température, d'où le terme «
couleur ». Plus d'infos Qu'est-ce
que l'émissivité et quel est son rapport avec les mesures de température infrarouge ?
L'émissivité est définie comme le rapport entre l'énergie rayonnée par un objet à une température donnée et l'énergie émise par un radiateur parfait, ou corps noir, à la même température. L'émissivité d'un corps noir est de 1,0. Toutes les valeurs d'émissivité sont comprises entre 0,0 et 1,0. La plupart des thermomètres à infrarouges ont la capacité de compenser les différentes valeurs d'émissivité des différents matériaux. En général, plus l'émissivité d'un objet est élevée, plus il est facile d'obtenir une mesure de température précise à l'aide de l'infrarouge. Les objets à très faible émissivité (inférieure à 0,2) peuvent être difficiles à mesurer. Certaines surfaces métalliques polies et brillantes, telles que l'aluminium, sont si réfléchissantes dans l'infrarouge qu'il n'est pas toujours possible d'obtenir des mesures de température précises. Ce tableau
indique l'émissivité de plusieurs matériaux . Cinq façons de
déterminer l'émissivité Il existe cinq façons
de déterminer l'émissivité d'un matériau afin de garantir des mesures de température précises : 1. Chauffez un échantillon
du matériau à une température connue à l'aide d'un capteur précis, puis mesurez la température à l'aide de l'instrument IR. Ajustez ensuite la valeur d'émissivité pour forcer l'indicateur à afficher la température correcte. 2. Pour des températures relativement
basses (jusqu'à 500 °F), un morceau de ruban adhésif, dont l'émissivité est de 0,95, peut être mesuré. Ajustez ensuite la valeur d'émissivité pour forcer l'indicateur à afficher la température correcte du matériau. Pour les mesures à haute température, un trou (dont la profondeur est au moins 6 fois supérieure au diamètre) peut être percé dans l'objet. 3. Ce trou agit comme un corps noir avec une émissivité
de 1,0. Mesurez la température dans le trou, puis ajustez l'émissivité pour forcer l'indicateur à afficher la température correcte du matériau. 4. Si le matériau, ou une partie de celui-ci, peut être recouvert, une peinture
noire mate aura une émissivité d'environ 1,0. Mesurez la température de la peinture, puis ajustez l'émissivité pour forcer l'indicateur à afficher la température correcte. 5. Des valeurs d'émissivité normalisées sont disponibles pour la plupart des matériaux (voir pages
114-115). Elles peuvent être saisies dans l'instrument pour estimer la valeur d'émissivité du matériau. Comment puis-je monter le pyromètre infrarouge ? Il existe deux types de pyromètres : les pyromètres
fixes et les pyromètres portables. Les
appareils fixes sont généralement installés à un endroit précis afin de surveiller en continu un processus donné. Ils fonctionnent généralement sur secteur et sont orientés vers un seul point. Les données fournies par ce type d'instrument peuvent être affichées sur un écran local ou distant, et peuvent également être transmises via une sortie analogique pouvant être utilisée pour un autre écran ou une boucle de contrôle. Il existe également des « pistolets » infrarouges portables alimentés par batterie ; ces appareils possèdent toutes les fonctionnalités des appareils fixes, mais ne disposent généralement pas de sortie analogique à des fins de contrôle. Ces appareils sont généralement utilisés pour la maintenance, le diagnostic, le contrôle qualité et les mesures ponctuelles de processus critiques.
