Le problème
- Les hottes à débit d'air standard ne corrigent pas le type de diffuseur lors de l'équilibrage d'un système.
- L'équilibrage proportionnel est extrêmement difficile lorsqu'il y a un mélange de diffuseurs, en raison de l'imprécision des hottes standard sur les diffuseurs à fentes.
- Vous trouverez ci-dessous un exemple de diffuseurs testés sur la station d'étalonnage d'air de précision de DwyerOmega (figure A) avec une hotte à débit d'air standard, puis avec l'instrument d'équilibrage SMART Air Hood™ (série SAH) de DwyerOmega.

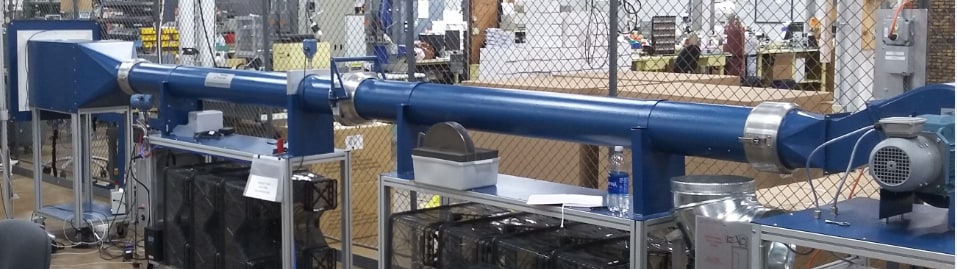

Schéma A : Station d'étalonnage de hottes d'air de précision
La station d'étalonnage de hottes d'air de précision présente une incertitude combinée relative du débit massique de 0,276 % de la mesure. Elle a été construite par DwyerOmega afin de garantir la précision du nouvel instrument d'équilibrage SMART Air Hood™.
Lorsqu'on utilise une hotte standard, la mesure d'un diffuseur laminaire de 2 pi x 4 pi donne des pourcentages d'erreur de +/- 5 %, tandis que la lecture d'un diffuseur à tourbillon TWR peut donner des pourcentages d'erreur supérieurs à 15 % (voir figure B). Avec une telle imprévisibilité, il n'est pas étonnant que l'équilibrage proportionnel d'un système avec des hottes standard puisse prendre des heures d'essais et d'erreurs.

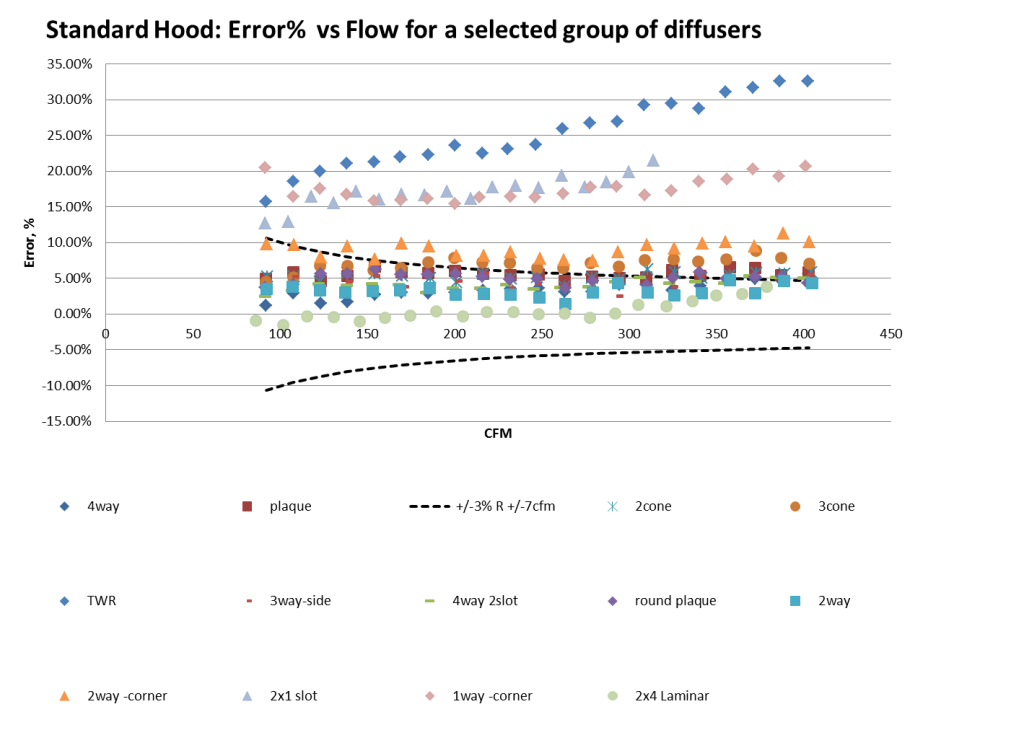

Schéma B : Pourcentage d'erreur par rapport au débit à l'aide d'une hotte à débit d'air standard Les pourcentages d'erreur des hottes à débit d'air standard varient considérablement, augmentant proportionnellement au débit. L'instrument d'équilibrage SMART Air Hood™ Balancing Instrument de DwyerOmega résout ce problème (comme le montre le schéma C).

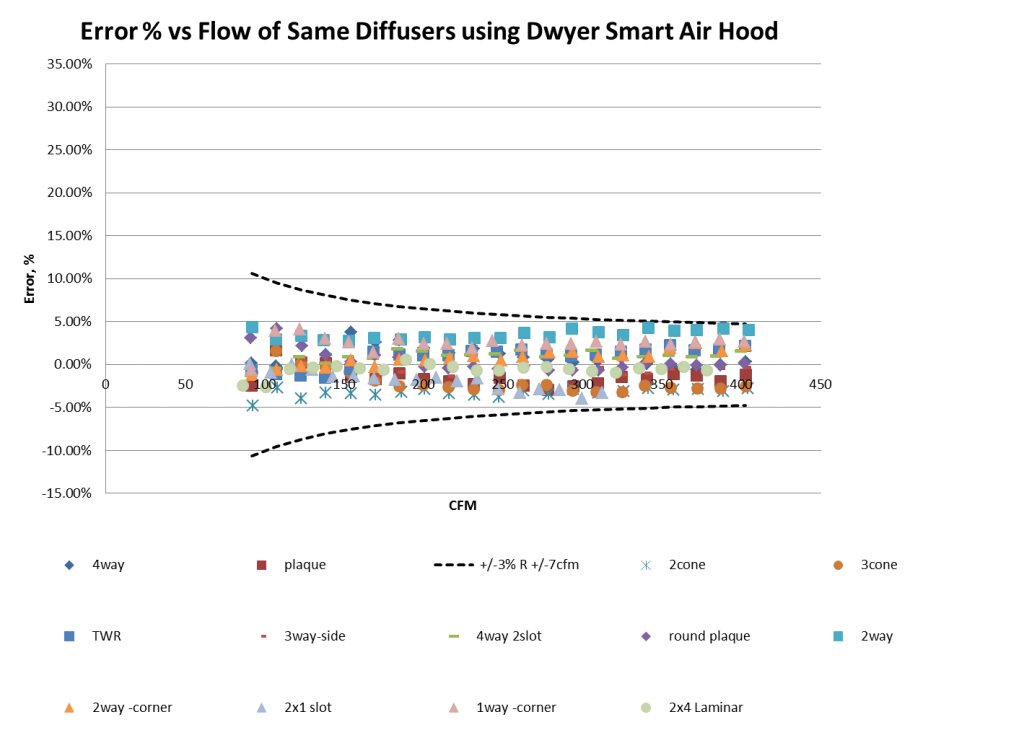

Schéma C : Pourcentage d'erreur par rapport au débit à l'aide de l'instrument d'équilibrage SMART Air Hood™
Fonctionnement
- DwyerOmega calibre chaque SAH selon une courbe de calibrage standard sur notre station de calibrage de précision ; cela signifie que tous les instruments d'équilibrage SMART Air Hood™ se comportent de la même manière sur un diffuseur de référence.Tous les diffuseurs de la bibliothèque DwyerOmega (exemple illustré au schéma D) sont caractérisés sur notre station d'étalonnage de précision afin que, lors de l'application à l'étalonnage SAH standard, tous les diffuseurs soient précis.
- Lorsque l'opérateur sélectionne un diffuseur dans l'application logicielle
- When the operator selects a diffuser in the PredictAir™, cette caractérisation est appliquée à la courbe d'étalonnage standard du SAH. Par conséquent, la sortie du SAH est précise pour le diffuseur sélectionné.

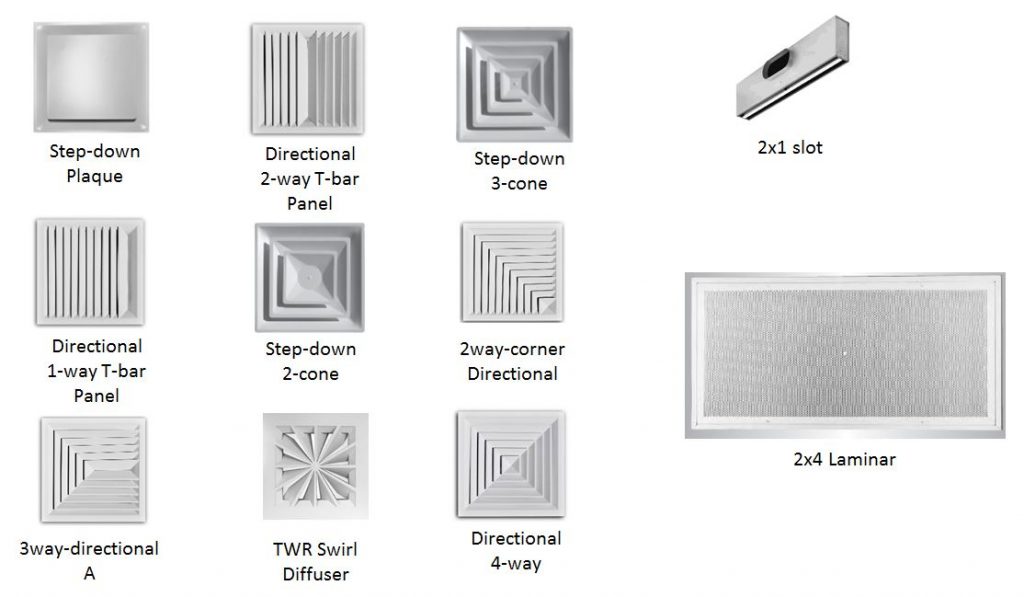

Schéma D : Exemples de diffuseurs
Conclusions
- Les hottes à débit d'air standard ne corrigent pas le type de diffuseur et peuvent être extrêmement imprécises sur certains types de diffuseurs.
- L'équilibrage proportionnel est extrêmement difficile lors de la présence d'un mélange de diffuseurs (par exemple, des diffuseurs à fente de fenêtre mélangés à des diffuseurs de plafond de 2 pi x 2 pi), en raison de l'imprécision des hottes standard sur les diffuseurs à fente. La méthode d'équilibrage proportionnel ne fonctionne pas si la précision de la hotte varie d'un diffuseur à l'autre dans une branche.
- Heureusement, l'instrument d'équilibrage SMART Air Hood™ a été utilisé pour rééquilibrer des bureaux équipés de plusieurs types de diffuseurs, à fente et 2'x2', et s'est révélé très efficace. L'application logicielle PredictAir™ permet au SMART Air Hood™ d'équilibrer les systèmes à diffuseurs mixtes en un seul passage, à l'aide de l'équilibrage prédictif. ™ to balance mixed diffuser systems in a single pass, using Predictive Balancing.
