La velocità di un flusso d'aria in un condotto non è uniforme su tutta la sezione trasversale del condotto. Questo perché l'attrito contro le pareti del condotto fa sì che la velocità dell'aria sia inferiore vicino ai lati rispetto alla velocità al centro, creando un profilo di velocità parabolico.
Ventilatori, angoli, raccordi per condotti, raccordi a T e serpentine creano tutti turbolenze nel condotto, modificando ulteriormente la velocità sulla sezione trasversale. Le letture devono essere sempre effettuate ad almeno 8 diametri e mezzo del condotto a monte e 1 diametro e mezzo del condotto a valle di qualsiasi dispositivo o intrusione che possa
causare turbolenze. In base a queste condizioni, per ottenere una misurazione accurata è necessario calcolare la velocità media dell'aria sulla sezione trasversale del condotto. Per ottenere una velocità media dell'aria, viene rilevato uno schema formale di punti di rilevamento sulla sezione trasversale del condotto. Questi sono noti come letture trasversali. Esistono due schemi principali per le letture
trasversali: area uguale e log-lineare. Per i condotti rettangolari che utilizzano il metodo dell'area uguale, la sezione trasversale viene suddivisa in piccoli rettangoli di area uguale. La velocità viene rilevata nel punto centrale di ciascuno di questi rettangoli
e quindi mediata per ottenere la velocità del condotto. Utilizzando questo metodo, il numero minimo di punti di lettura rilevati è 16 e il massimo è 64. Se vengono rilevati meno di 64 punti di lettura, la distanza tra i punti non deve essere superiore a 6 pollici. Nell'esempio mostrato, vengono praticati 4 fori nella parete del condotto e il tubo di Pitot o l'anemometro viene inserito in ciascun foro per effettuare quattro letture che attraversano la larghezza o l'altezza del condotto. I punti di lettura sono il
centro di ciascuno dei rettangoli.

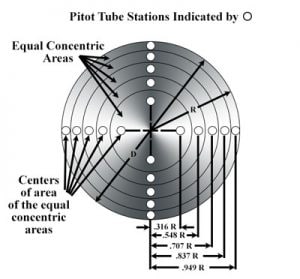

Metodo dell'area rettangolare uguale Per i condotti rotondi che utilizzano il metodo dell'area uguale, la pressione di velocità deve essere rilevata al centro di aree concentriche uguali e mediata. Nell'esempio mostrato, vengono praticati due fori nella linea centrale del condotto. Una serie di punti di lettura viene rilevata verticalmente

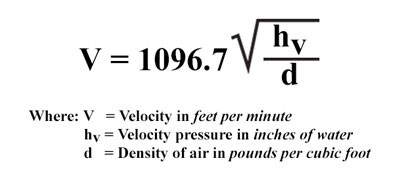

e una seconda serie viene rilevata orizzontalmente. 14px;">Se si utilizza un tubo di Pitot, la velocità è direttamente proporzionale alla pressione dinamica e può essere calcolata utilizzando la formula indicata per l'aria con V (velocità), d (densità dell'aria nell'applicazione) e hv (pressione dinamica dal dispositivo di misurazione). Se il diametro del condotto è superiore a 14 pollici, utilizzare 20 punti di lettura; se il diametro è compreso tra 10 e 14 pollici, utilizzare 16 punti di lettura; se il diametro è inferiore a 10
pollici, utilizzare 10 punti di lettura con metà delle misurazioni in ciascun piano di lettura. I piani di lettura non devono necessariamente essere verticali e orizzontali, ma devono essere a 90 gradi l'uno dall'altro. Utilizzare le formule indicate per la profondità di inserimento di ciascuna
lettura in base al raggio del condotto. Dalla velocità è facile calcolare la portata volumetrica, dove la portata Q è uguale alla velocità moltiplicata per l'area della sezione trasversale del
condotto o del tubo. Dwyer Instruments, Inc. offre sul proprio sito web un calcolatore della velocità e del flusso dell'aria . È anche scaricabile come applicazione mobile per dispositivi iOS® e Android®. Questo calcolatore utilizza la pressione dinamica per calcolare la velocità e calcola la portata volumetrica dell'aria con l'area della sezione trasversale. Offre anche la possibilità di effettuare correzioni della densità
dell'aria in base ai livelli di umidità. Per informazioni più dettagliate, consultare l'American Society of Heating, Refrigerating and Air-Conditioning Engineers ( ASHREA ), il National Environmental Balancing Bureau (NEBB) , Air Movement and Control Association International ( AMCA ) o National Balancing Council (NBC).
