Le câble à isolation minérale (MI) est une solution de câblage hautement durable et résistante à la chaleur, utilisée dans des environnements exigeants où les câbles conventionnels ne seraient pas adaptés. Ces câbles sont composés de conducteurs métalliques recouverts d'une isolation dense en oxyde de magnésium (MgO) et protégés par une gaine métallique robuste, ce qui en fait un choix idéal pour les environnements à haute température, haute tension, corrosifs et/ou dangereux.
Construction et matériaux
Le câble MI est conçu pour offrir durabilité et fiabilité dans des conditions extrêmes. Il se compose d'un ou plusieurs conducteurs métalliques solides (généralement en cuivre ou en alliage de nickel) enrobés d'oxyde de magnésium (MgO) comprimé, un isolant très efficace qui offre également une excellente Conductivité thermique. Cette âme isolée est recouverte d'une gaine métallique sans soudure, généralement en acier inoxydable, en Inconel ®, Cuivre ou Super OMEGACLAD ® XL de DwyerOmega, un matériau de qualité supérieure qui offre une excellente stabilité à long terme à des températures élevées. Le matériau de la gaine doit être choisi en fonction des besoins spécifiques de chaque application.
Chaque composant du Câble MI remplit une fonction spécifique :
- Conducteurs : transmettent les signaux électriques ou l'énergie. Disponibles en différentes tailles et configurations en fonction de la charge électrique et du type d'application.
- Isolation en oxyde de magnésium : poudre sèche et inorganique résistante aux températures élevées et aux fuites électriques. Le MgO permet au câble MI de fonctionner de manière fiable dans des environnements extrêmes.
- Gaine métallique : agit comme une armure protectrice contre l'humidité, les produits chimiques, les dommages physiques et les interférences électromagnétiques
Avantages du câble IM
Le câble à isolation minérale offre plusieurs avantages clés qui en font le choix privilégié dans les environnements difficiles ou critiques pour la sécurité :
- Résistance aux températures élevées

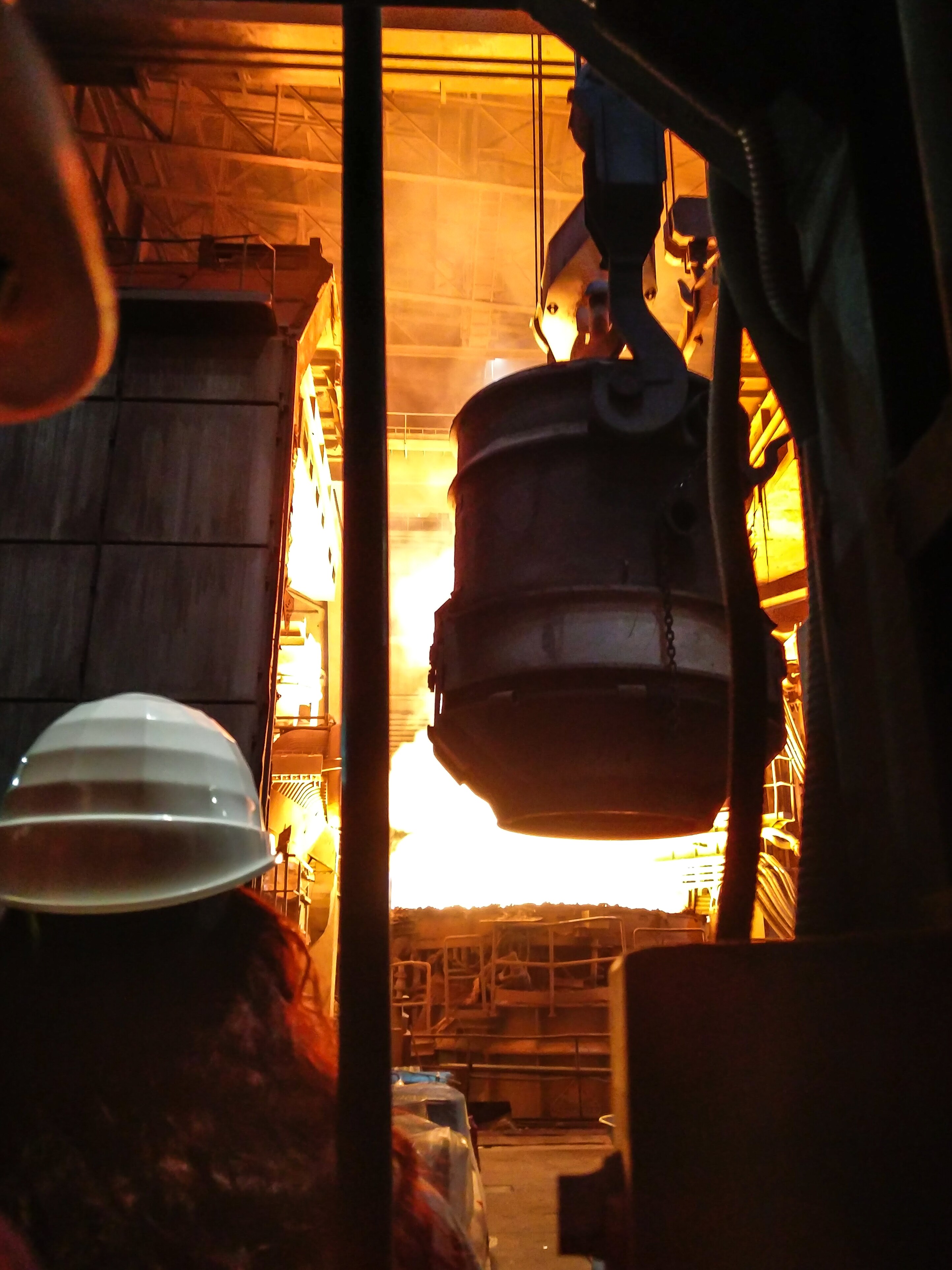

- Le câble MI peut supporter une exposition continue à des températures supérieures à 540 °C (1000 °F), ce qui le rend idéal pour les fours, les fours de cuisson et les systèmes de traitement thermique.
Ignifugation et résistance au feu
- Tous les composants étant inorganiques et incombustibles, le Câble MI continue de fonctionner pendant et après une exposition au feu. Cela le rend indispensable pour les systèmes de détection d'incendie, les circuits d'urgence et la conformité aux normes de sécurité des bâtiments.
Excellente isolation électrique
- L'isolation à l'oxyde de magnésium résiste à l'humidité et à la dégradation au fil du temps, offrant des performances stables et de faibles fuites, même dans des environnements très humides ou à haute tension.
Durabilité mécanique et chimique
- La gaine métallique protège contre les chocs, les vibrations, la corrosion et les interférences électromagnétiques, prolongeant ainsi la durée de vie des câbles dans les environnements industriels exigeants.
Compact et durable
- Le câble MI a un petit diamètre par rapport à ses performances, ce qui permet une installation facile dans des espaces restreints. Comme il ne contient aucun matériau organique susceptible de vieillir ou de se dégrader, il offre une durée de vie nettement plus longue que les câbles conventionnels.
Gaine haute température : Super OMEGACLAD ® XL

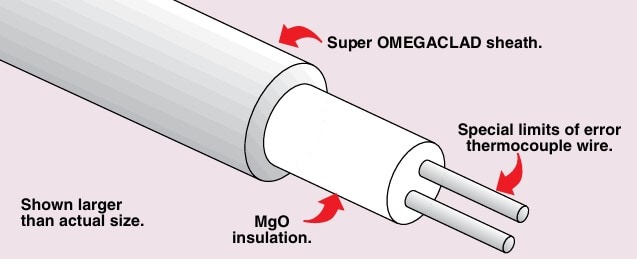

Super OMEGACLAD ® XL est un matériau de gaine spécialisé utilisé dans les fils pour thermocouples à isolation minérale conçus pour une exposition prolongée à des températures extrêmes. Cet alliage à base de nickel-chrome offre une résistance exceptionnelle à l'oxydation, permettant un fonctionnement stable dans des environnements à haute température pouvant atteindre 1 150 °C (2 102 °F) en utilisation continue, avec une tolérance à des températures encore plus élevées dans des conditions de courte durée.
L'un de ses principaux avantages est la formation d'un film protecteur résistant aux hautes températures qui protège le thermocouple sans compromettre la stabilité des alliages métalliques de base. Cela permet des lectures de température plus précises sur de longues périodes par rapport à d'autres matériaux de gaine.
Le Super OMEGACLAD ® XL offre également des performances fiables dans des conditions chimiquement agressives. Il résiste à la corrosion dans les environnements oxydants contaminés par le chlore et les atmosphères riches en ammoniac/nitrure à des températures supérieures à 980 °C (1800 °F), précisément là où son film protecteur commence à se former et à offrir une défense renforcée. Modèle I :
