Modèles de garnitures de vannes de régulation et caractéristiques de débit
Les vannes de régulation Hi-Flow™ modifient le débit dans un système en étranglant le clapet de la vanne dans et hors du siège de la vanne. Le débit correspondant à travers la vanne dépend du type de clapet et de siège, qui font partie de la garniture de la vanne. Dwyer Instruments, Inc. propose plusieurs caractéristiques de débit, clapets à aiguille et options de garniture restreinte pour la série de vannes de régulation Hi-Flow™.

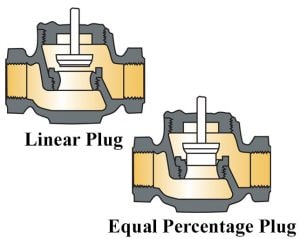

La gamme de produits Hi-Flow™ propose deux types de garnitures avec caractéristiques de débit inhérentes : There are two types of inherent flow characteristic trim styles available in the Hi-Flow™ product line: linéaire et à pourcentage égal.

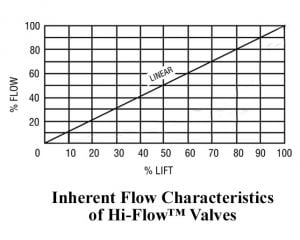

Avec un réglage linéaire, des incréments égaux dans la course du clapet fournissent des incréments égaux de variation de débit (comme dans une fonction linéaire).
Une caractéristique linéaire de la vanne est presque toujours souhaitable lors d'un changement important de charge dans le processus, qui nécessite simplement une modification du débit à travers la vanne. Un tel changement de charge peut être un ajustement du point de consigne du régulateur ou une autre charge dans le processus lui-même, nécessitant une nouvelle position de la vanne.

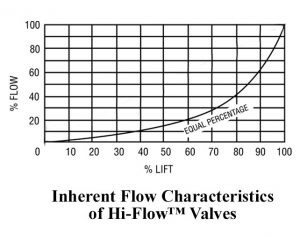

Avec un trim à pourcentage égal, des incréments égaux de la course du clapet fournissent des augmentations uniformes en pourcentage du débit (comme dans une fonction exponentielle).
Une caractéristique de vanne à pourcentage égal est souhaitable lors de variations importantes des constantes de temps et lorsque la fréquence caractéristique du système change en fonction des variations de charge.

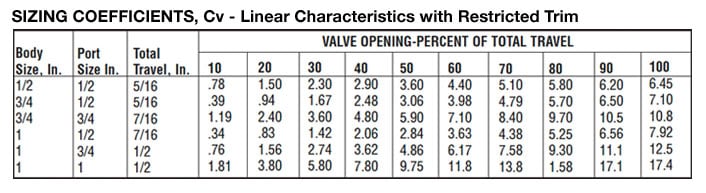

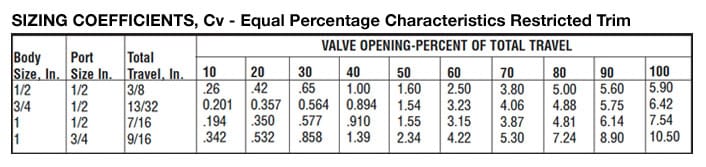

La série Hi-Flow™ propose des garnitures restreintes (avec une taille d'orifice plus petite) dans les corps de vanne de 3/4″ et 1″. Cela permet de réduire le débit à travers la vanne sans réduire la taille du tuyau. Le corps de vanne de 1″ est disponible avec des orifices de 3/4″ et 1/2″, et le corps de vanne de 3/4″ est disponible avec un orifice de 1/2″. La garniture restreinte est disponible avec des caractéristiques de débit linéaires ou à pourcentage égal. Vous trouverez ci-dessous les graphiques de débit avec les valeurs de coefficient de chute de débit pour ces options de garniture restreinte.
La série Hi-Flow™ propose également des obturateurs à pointeau qui réduisent considérablement la taille de l'orifice pour contrôler les débits très faibles. Les obturateurs à pointeau sont disponibles avec des caractéristiques de débit linéaires ou à pourcentage égal.

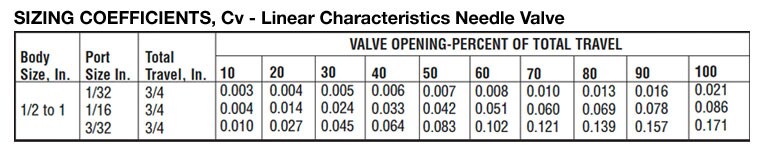

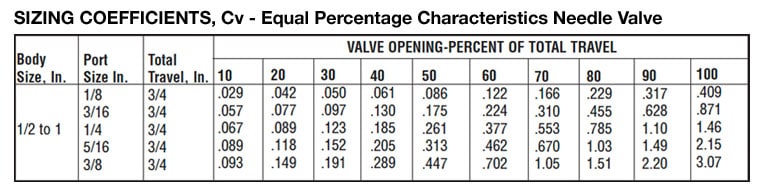

Les obturateurs à pointeau sont disponibles dans les tailles de corps de vanne 1/2″, 3/4″ et 1″. Les tailles des obturateurs à aiguille linéaires sont 3/32″, 1/16″ et 1/32″, et les tailles des obturateurs à pourcentage égal sont 3/8”, 5/16”, 1/4”, 3/16” et 1/8”. Vous trouverez ci-dessous les graphiques de débit avec les valeurs de coefficient de perte de charge pour ces options de clapets à pointeau.
