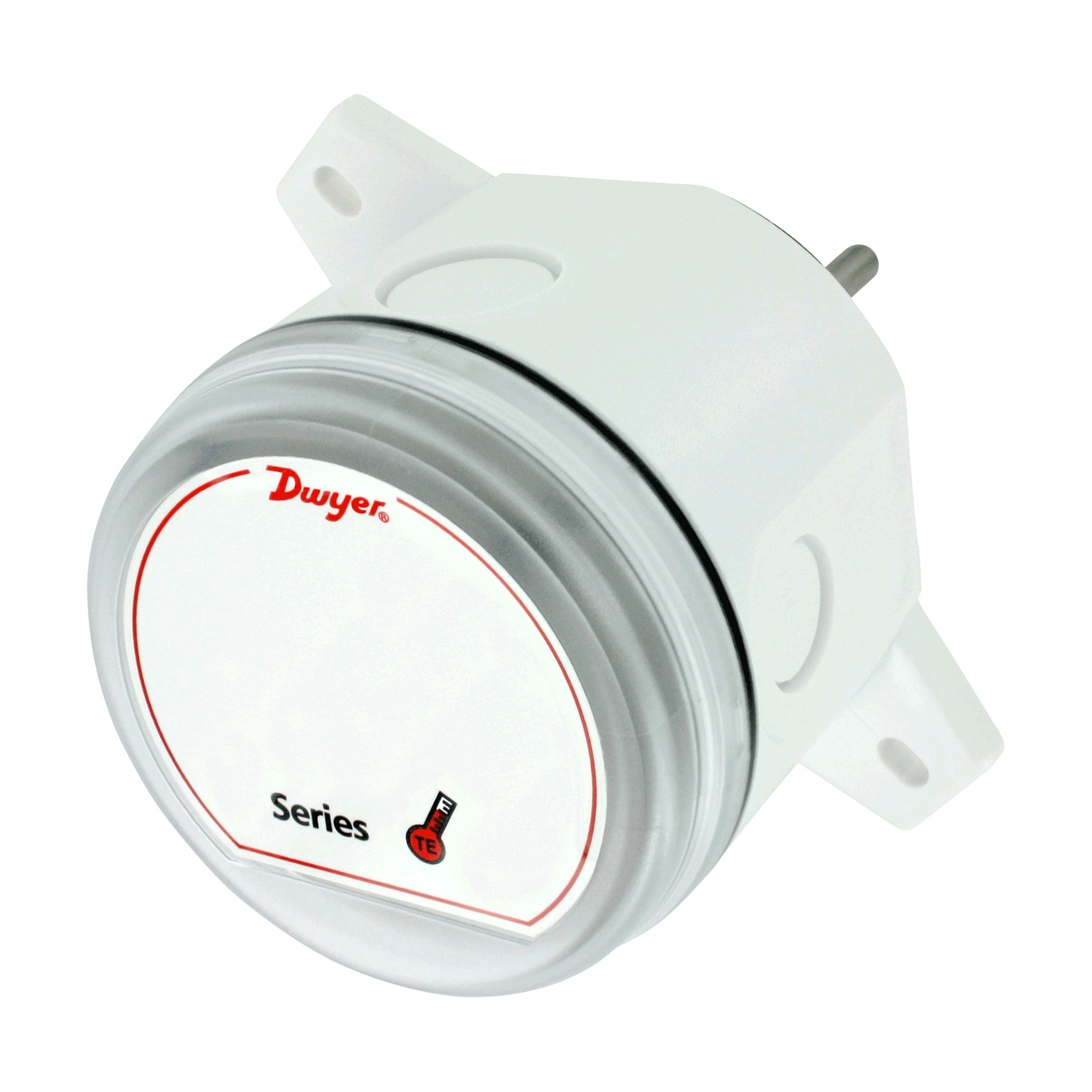

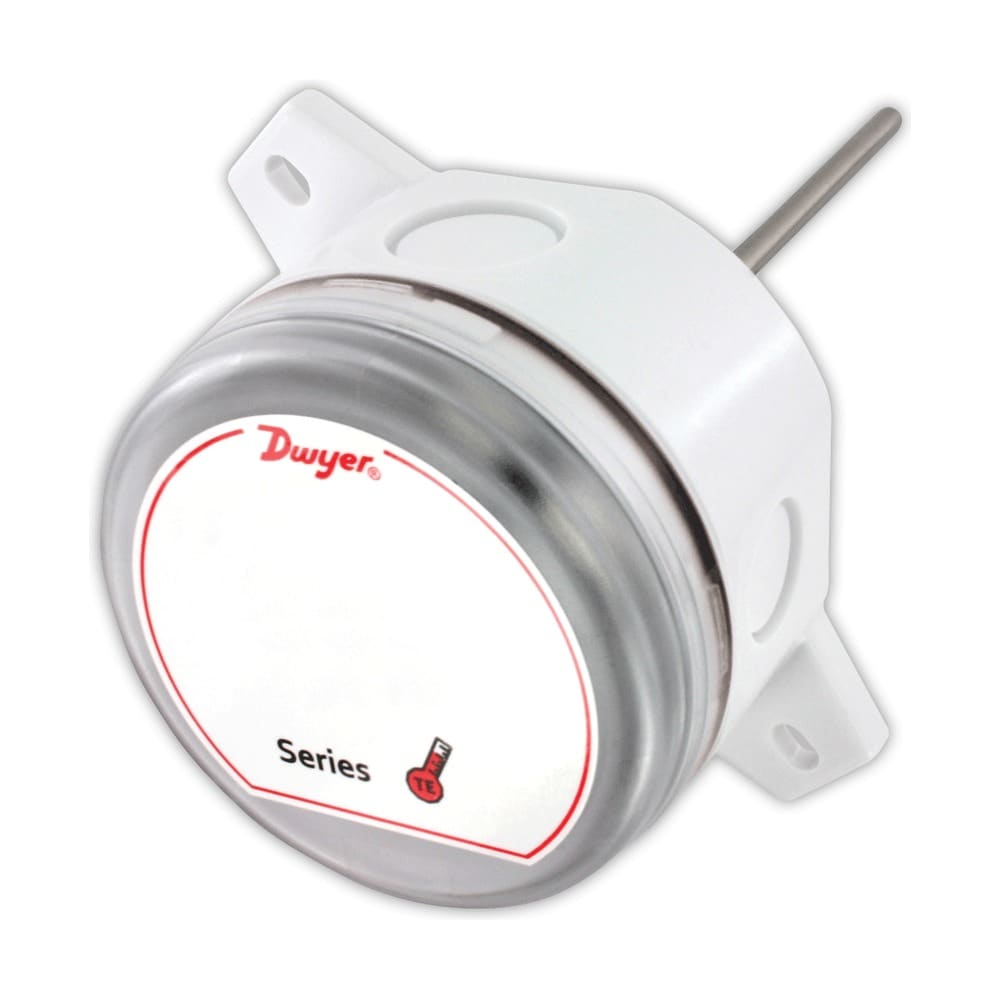

Duct & Immersion Temp Sensor for Air/Water in Building Automation
Capteur de température pour conduit et immersion pour air/eau en automatisation des btiments- Easy to mount external tab housing and flange options for duct applications
- 1/4 turn housing cover with chain to prevent dropping
- Multiple conduit knockouts for easy installation positioning
- 8´ plenum rated cable option
- Terminal connector eliminates need for wire nuts
Product Overview
- Accuracy ± 0.22 °C
- Accuracy Detail ±0.22°C @ 25°C (±0.4°F @ 77°F)
- Compliance Note Meets the technical requirements of EU Directive 2011/65/EU (RoHS II)
- Housing Material Meets UL, 94 V-0 Polycarbonate Plastic
- Mounting Orientation Duct Mount
- Operating Temperature, Max 302 °F
- Operating Temperature, Min -40 °F
- Series ID Series-TE
- Weight 5.3 oz

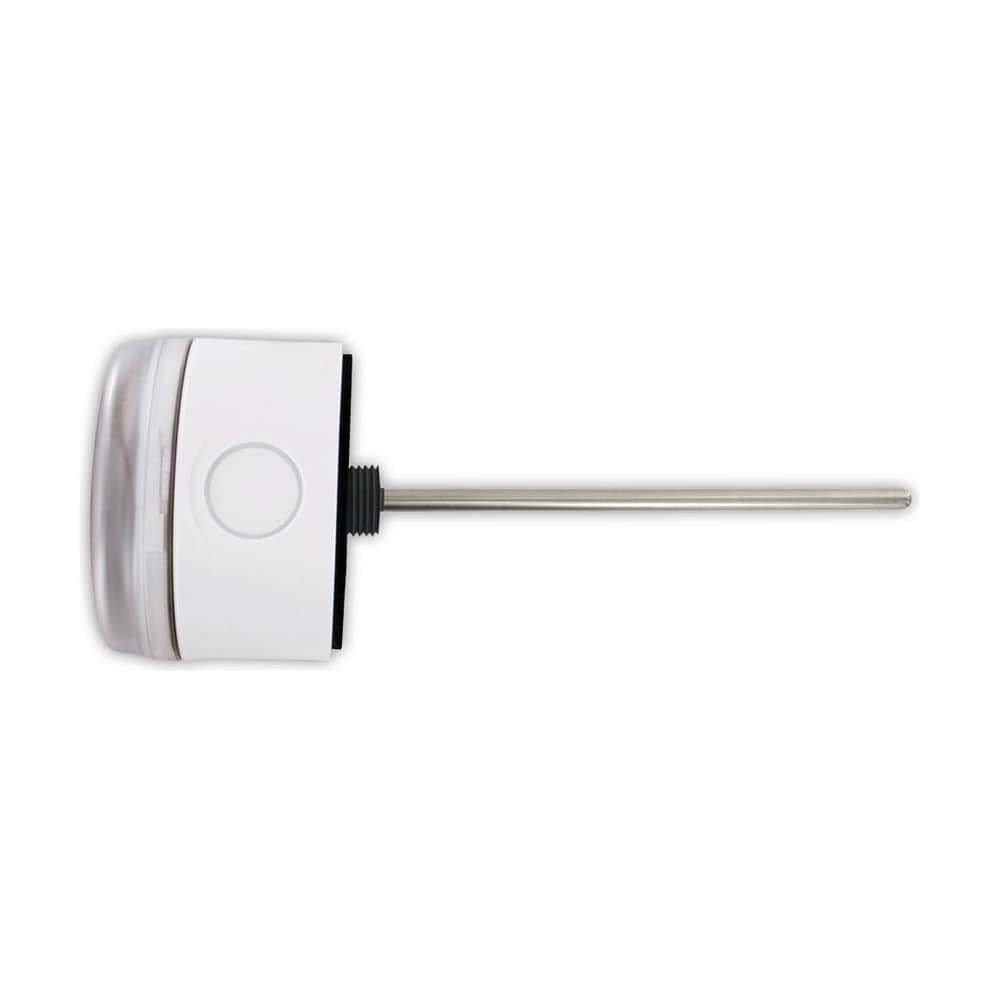

Le capteur de température à immersion et pour conduits de la série TE peut être utilisé pour surveiller la température de l'air ou de l'eau dans un système de gestion de bâtiment ou une unité de traitement de l'air. Les capteurs à bride pour conduits surveillent l'air d'approvisionnement ou de retour et fournissent une sortie thermistance ou RTD au contrôleur numérique. Les capteurs à immersion, fournis avec des raccords à compression, sont généralement utilisés pour surveiller les conduites d'eau chaude ou froide dans tout un bâtiment. Les puits thermométriques sont recommandés, mais ne sont pas obligatoires sur les capteurs à immersion.

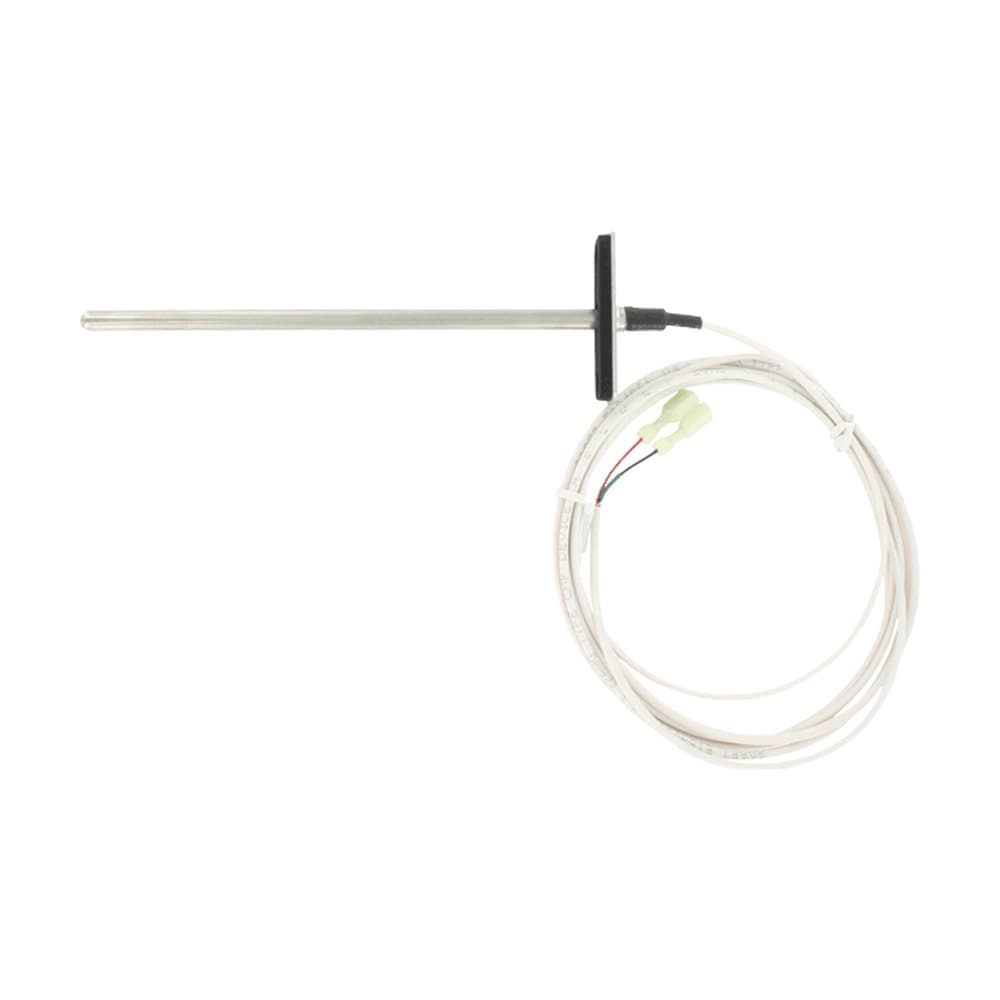

Pour les applications à volume d'air variable, la série TE peut être configurée avec un câble de 8 pieds homologué pour les plénums avec fils volants. Les unités standard sont équipées de fils de 4 pouces avec un bornier intégré afin d'éviter d'avoir à transporter des capuchons de connexion supplémentaires. Pour les modèles avec boîtier, plusieurs découpes permettent d'accéder facilement au conduit de n'importe quel côté du boîtier. Le couvercle à quart de tour est équipé d'une chaîne pour éviter de le perdre pendant l'installation.
Pour les modèles avec thermistances résistives ou sorties RTD, veuillez cliquer sur ici pour consulter les tableaux de correspondance entre température et résistance.
Applications du produit
- Automatisation des bâtiments
- Détection de température VAV
- Boucles de refroidissement ou de chaudière
- Surveillance des CTA
