Un enregistreur graphique est un instrument utilisé pour enregistrer divers signaux électriques et de processus. Les enregistreurs graphiques les plus traditionnels enregistrent les données sur papier. Le papier passe sous un stylo qui dévie proportionnellement au signal. Le résultat est un graphique ou un tableau des données. Les enregistreurs graphiques sont disponibles en version monocanal ou multicanal (à stylo unique ou multiple) et dans diverses configurations. De nombreux enregistreurs graphiques actuels peuvent également enregistrer des informations au format numérique afin de les télécharger sur un ordinateur.
Il existe sur le marché des dizaines de modèles d'enregistreurs de données, dans différentes gammes de prix. Les extrêmes : l'époque où la plupart des enregistreurs de données pouvaient être classés comme simples, de gamme moyenne ou complexes est révolue. Ces dernières années, par exemple, les enregistreurs graphiques analogiques conventionnels se sont hybridés avec les enregistreurs de données, et des fonctions basées sur PC ont été ajoutées à la plupart des catégories de produits.
Plus d'infos sur les enregistreurs graphiques
Utilisations courantes des enregistreurs graphiques
Les enregistreurs graphiques sont courants dans les usines de fabrication, où ils permettent de suivre des variables telles que la température, la pression, le débit, le pH et l'humidité. Les laboratoires, quant à eux, les utilisent pour surveiller les données scientifiques et techniques générées lors des tests, des diagnostics, des analyses statistiques et d'autres travaux nécessitant un enregistrement graphique.
Lors de quelle opération dois-je utiliser un enregistreur graphique ?
Lorsque le processus à suivre implique des variables limitées qui ne nécessitent pas d'interface PC, le papier et le stylo peuvent encore être la solution. L'avantage d'un enregistreur à diagramme circulaire réside dans son intuitivité : il fournit en un coup d'œil l'historique complet de chaque variable sélectionnée sur une période de temps donnée, affichant ainsi de manière continue l'évolution d'une tendance dans le temps.
Choisissez le bon enregistreur

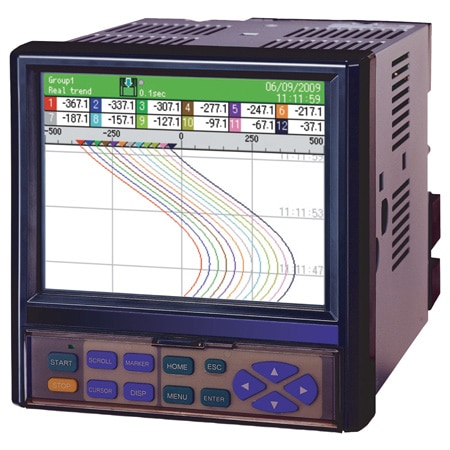

Enregistreurs à bande
Les enregistreurs à bande se composent d'un rouleau ou d'une bande de papier qui passe linéairement sous un ou plusieurs stylos. Lorsque le signal change, les stylos dévient, produisant ainsi le graphique résultant. Les enregistreurs à bande sont bien adaptés à l'enregistrement de processus continus. Des sections du papier peuvent être déchirées et archivées pour référence ultérieure. Les enregistreurs à bande sont couramment utilisés en laboratoire ainsi que dans les applications de mesure de processus.

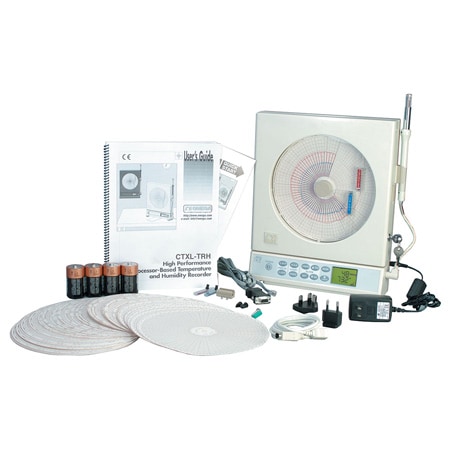

Enregistreurs à diagramme circulaire
Un enregistreur à diagramme circulaire enregistre les données sous forme circulaire. Le papier tourne sous un ou plusieurs stylos. Les stylos sont déviés proportionnellement au signal variable, ce qui donne un diagramme circulaire. Les enregistreurs à diagramme circulaire sont idéaux pour les processus par lots dont la durée est connue. Les graphiques sont généralement conçus pour tourner selon des périodes de temps standard, telles que 1 heure, 24 heures, 7 jours, etc., bien que de nombreux enregistreurs soient suffisamment flexibles pour s'adapter à des périodes de temps non standard.

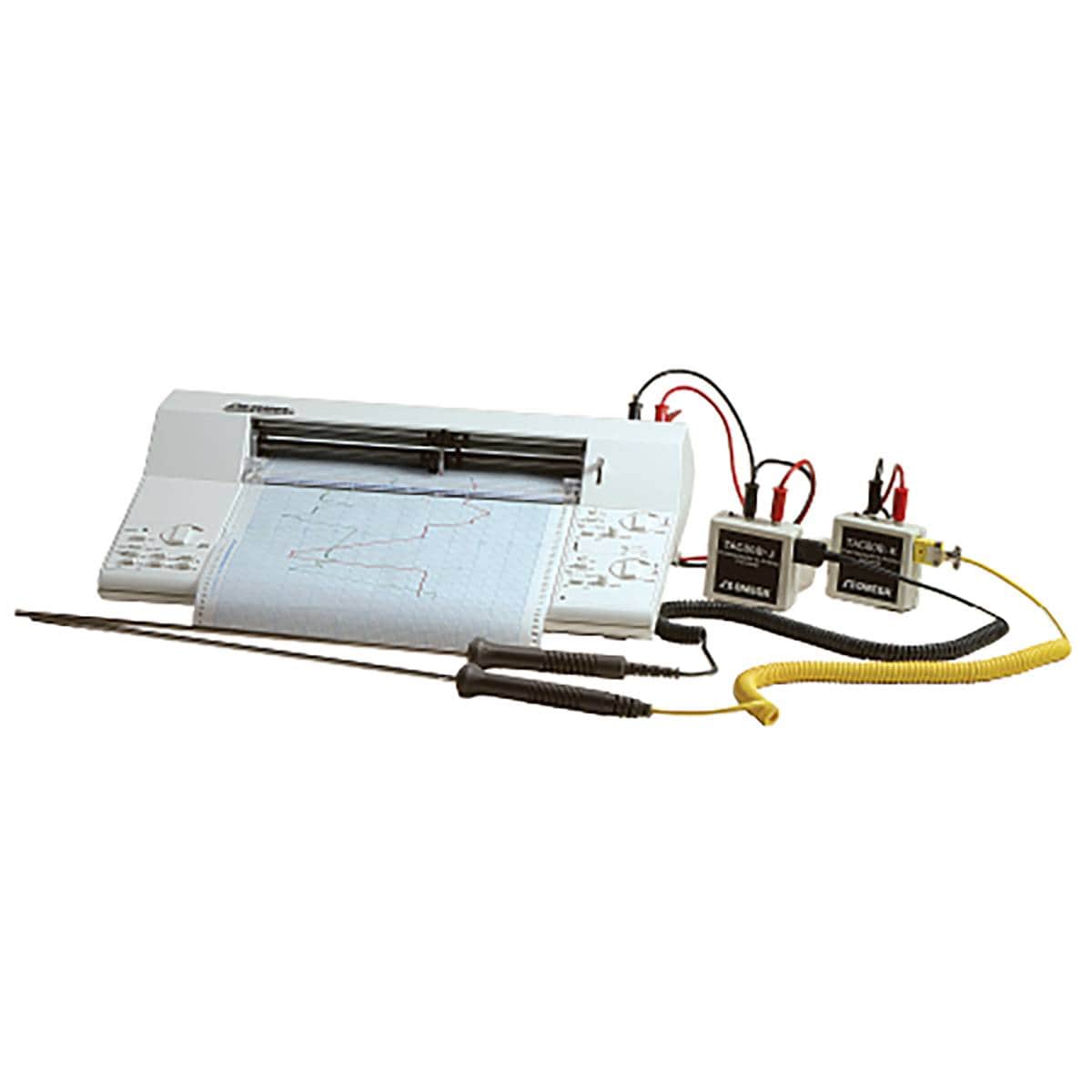

Enregistreurs XY
Les enregistreurs Y acceptent deux entrées et créent un graphique ou un tableau représentant l'une des entrées par rapport à l'autre. Ils sont couramment utilisés pour déterminer la relation entre les deux entrées. Par exemple, dans un processus chimique, un enregistreur XY peut être utilisé pour surveiller l'effet de la température sur la pression du processus.

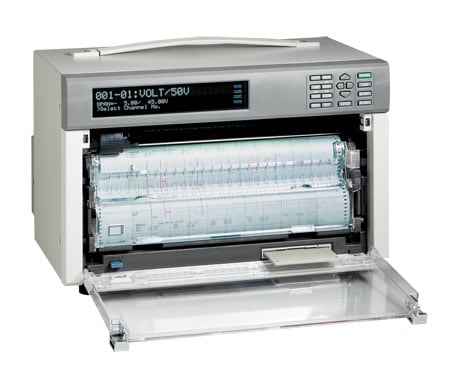

Enregistreurs hybrides
Un enregistreur hybride peut fonctionner comme un enregistreur ou un enregistreur de données. À l'instar d'un enregistreur standard, l'enregistreur hybride peut générer un graphique des entrées. Cependant, elle peut également produire un tampon numérique des données, à l'instar d'un enregistreur de données. Ils sont généralement disponibles en version multicanaux, bien qu'une seule tête d'impression gère normalement tous les canaux. Cela fait de l'enregistreur hybride une solution rentable pour les systèmes multicanaux, même si le temps de réponse n'est pas aussi rapide que celui des enregistreurs qui disposent d'un stylo unique pour chaque canal.

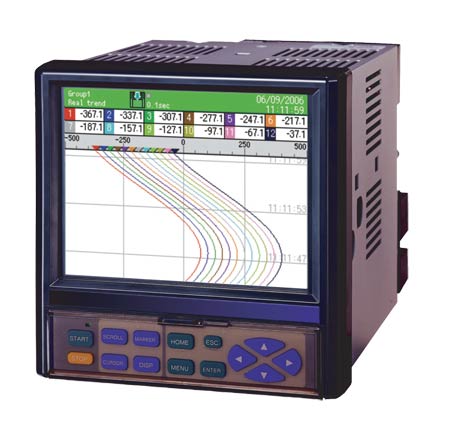

Enregistreurs sans papier
Les enregistreurs sans papier sont l'un des derniers types d'enregistreurs à avoir fait leur apparition sur le marché. Les enregistreurs sans papier affichent le graphique sur l'écran graphique de l'enregistreur plutôt que de l'imprimer sur papier. Les données peuvent généralement être enregistrées dans la mémoire interne ou sur une carte mémoire pour être ensuite transférées vers un ordinateur. Les principaux avantages des enregistreurs sans papier sont l'économie de papier et la facilité de transfert vers un ordinateur.
Foire aux questions
Comment sélectionner un enregistreur graphique ?
De nombreuses applications sont adaptées et l'installation d'un enregistreur graphique est obligatoire. Avant d'en choisir un, assurez-vous de prendre en compte les questions suivantes :
- Combien d'entrées doivent être enregistrées ?
- Quels types d'entrées doivent être enregistrés ?
- Différents types d'entrées doivent-ils être enregistrés dans le même appareil ?
- Quel type d'enregistrement est obligatoire ?
- Balayage multiplex (quel cycle de balayage minimum est obligatoire ?)
- Une interface de communication est-elle obligatoire ?
- L'enregistreur doit-il être de type table ou à montage sur panneau ?
- Quel type d'alimentation est disponible pour l'instrument ?
- Un enregistrement de type journal est-il souhaitable à la place ou en plus de l'enregistrement de tendance ?
- La différenciation des couleurs est-elle disponible pour les courbes de tendance ?
- L'impression de messages est-elle requise ?
- L'enregistreur doit-il remplir des fonctions d'alarme ?
- Combien de points de consigne par canal ?
- Quels types d'alarmes : seuil, delta de débit ?
- Des contacts de relais physiques sont-ils disponibles pour la sortie d'alarme externe ?
