Mehr als ein halbes Jahrhundert ist vergangen, seit Apollo 11 zum ersten Mal auf dem Mond gelandet ist, und seitdem hat sich die Raumfahrt dramatisch weiterentwickelt. Wir haben viel gesehen: Weltraum-Sondenprogramme, orbitale Raumstationen, kommerzielle Raketen und Mondmissionen am Horizont. Was jedoch unverändert geblieben ist, ist die entscheidende Rolle, die die Sensortechnologie in jeder Phase einer Mission spielt.
Aufbau einer Rakete
Eine Rakete lässt sich in drei grundlegende Systeme unterteilen:
- Antrieb
- Steuerung
- Nutzlast

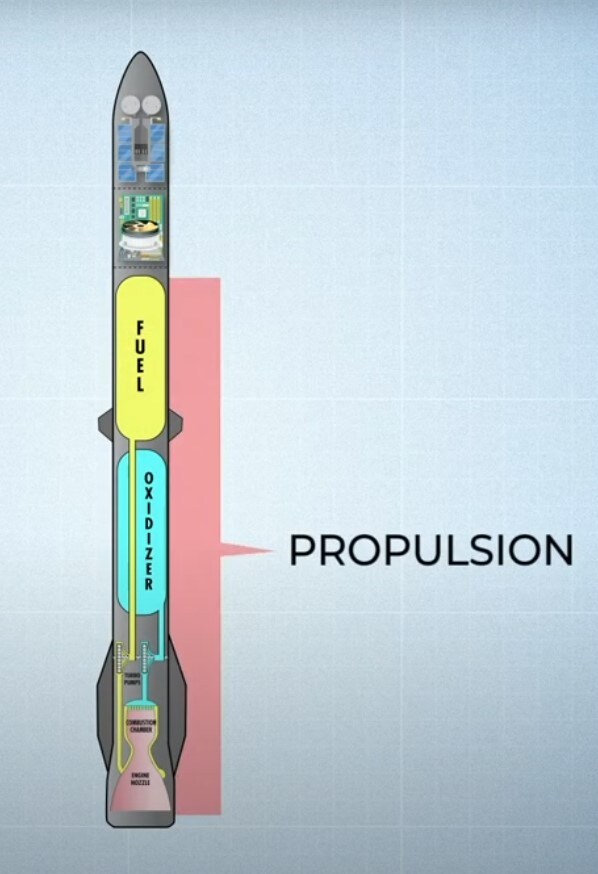

Antrieb: Sicherer und effizienter Schub
Das Antriebssystem ist das Herzstück jeder Rakete. Hochdruckgas, wie beispielsweise Helium, drückt Treibstoff und Oxidationsmittel aus ihren Tanks durch die Triebwerksdüse in die Turbopumpen und Brennkammern des Raketentriebwerks, wo die Zündung den für den Start erforderlichen Schub erzeugt.
Wichtige Sensoranwendungen
Drucksensoren:
- Überwachung des sehr hohen Drucks im Treibstofftank, um eine gleichmäßige Treibstoffzufuhr sicherzustellen
- Regulierung des niedrigen Drucks in der Brennkammer und der Triebwerksdüse
- Erkennen von Lecks, Druckabfällen oder Überdrucksituationen
Temperatursensoren:
- Überwachen der thermischen Bedingungen von Turbopumpen, Ventilen und Brennkammern
- Sicherstellen, dass der Kraftstoff vor und während der Zündung innerhalb stabiler Temperaturbereiche bleibt
- Unterstützung des Managements kryogener Flüssigkeiten in Raketen, die flüssigen Wasserstoff oder Sauerstoff verwenden

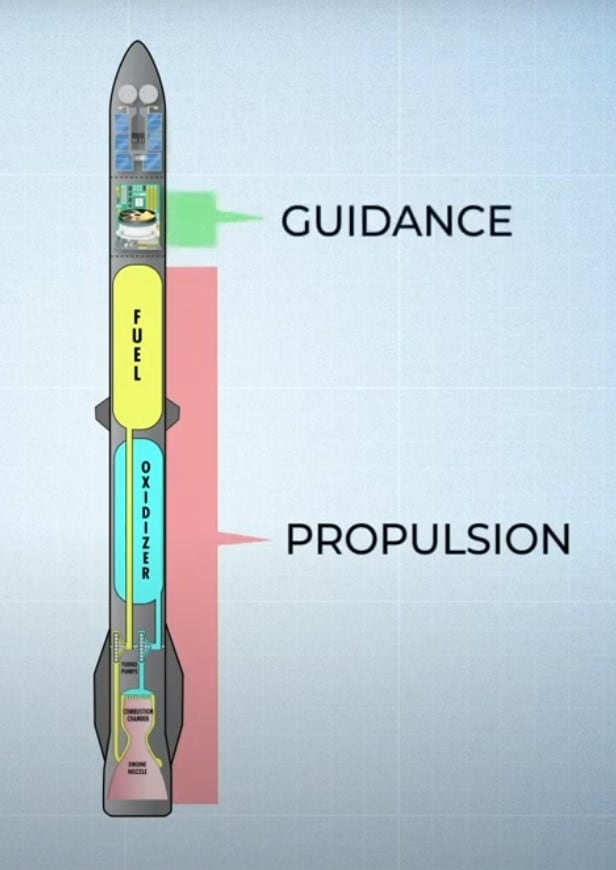

Lenkung: Mit Sensor-Feedback auf Kurs bleiben
Während der Antrieb die Rakete vom Boden abhebt, ist es das Leitsystem, das sie auf Kurs hält. Das Herzstück des Leitsystems ist ein eng integriertes Netzwerk aus Sensoren, Computern und anderen Geräten, die alle in Echtzeit zusammenarbeiten. Lineare Aktuatoren werden verwendet, um die Richtung der Rakete durch Schwenken der Triebwerke zu steuern und so die Rakete auf ihrem vorgesehenen Kurs zu halten. Drucksensoren und Temperatursensoren werden verwendet, um wichtige Systeme in der gesamten Rakete zu überwachen.
Wichtige Sensoranwendungen
Drucksensoren:
- Überwachung des Druckniveaus in den Triebwerken des Reaktionskontrollsystems (RCS)
- Sicherstellung eines ausreichenden Drucks zum Zünden der Manövriertriebwerke
- Erkennung von Druckabfällen, die auf mögliche Leckagen oder Fehler im Treibstoffsystem hinweisen
- Unterstützung von Echtzeitanpassungen während kritischer Flugphasen (z. B. Eintritt in die Umlaufbahn, Andocken)
- Verbesserung der Fehlererkennung und der Zuverlässigkeit des Flugsystems
Temperatursensoren:
- Überwachung der thermischen Bedingungen in Triebwerksräumen und Antriebsmodulen
- Überwachung der Temperaturen von Stellmotoren zur Vermeidung von Überhitzung
- Messung der Flüssigkeitstemperaturen in hydraulischen oder pneumatischen Systemen
- Regulierung der lokalen Wärmeentwicklung durch den Betrieb von Triebwerken
- Rückmeldung an Kühl- und Wärmemanagementsysteme geben

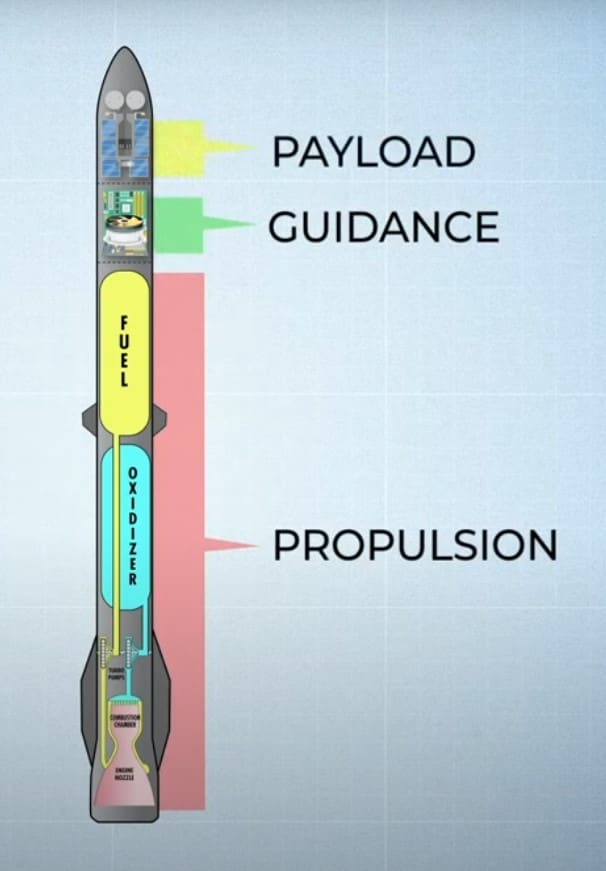

Nutzlast: Lebenserhaltung und Umweltüberwachung
Sobald die Rakete ihre Flugbahn erreicht hat, verlagert sich der Fokus auf den Schutz und die Unterstützung der Nutzlast, also der missionskritischen Fracht. Unabhängig davon, ob es sich bei dieser Nutzlast um einen Kommunikationssatelliten, einen Planetenrover oder ein Team von Astronauten handelt, muss sie unter präzise kontrollierten Umgebungsbedingungen gehalten werden, um den Erfolg der Mission zu gewährleisten.
Im Laderaum oder im Besatzungsmodul dienen Sensornetzwerke als wichtige Verbindung zwischen Lebenserhaltungssystemen, Geräteintegrität und Bordcomputern. Diese Systeme arbeiten autonom im Vakuum des Weltraums, oft weit entfernt von der Möglichkeit eines Eingriffs, sodass eine Echtzeit-Rückmeldung der Sensoren absolut unerlässlich ist.
Wichtige Sensoranwendungen
Drucksensoren
- Überprüfung der Kabinendruckbeaufschlagung innerhalb sicherer Toleranzgrenzen für Menschen
- Erkennung von Mikro-Leckagen in strukturellen Dichtungen oder Luftschleusen
- Unterstützung bei der Druckregulierung für Nutzlastmodule, die unter Druck stehende wissenschaftliche Geräte oder Lebensräume transportieren
- Aufrechterhaltung des Gleichgewichts während Andockvorgängen oder EVA (Extravehicular Activity, Außenbordaktivitäten) in der Luftschleuse
Temperatur- und Feuchtigkeitssensoren
- Regulierung der inneren Klimabedingungen für den Komfort und die Sicherheit der Menschen
- Aufrechterhaltung optimaler thermischer Umgebungsbedingungen für Elektronik und wissenschaftliche Instrumente
- Verhindern von Kondensation, die empfindliche Optiken und Leiterplatten beschädigen kann
- Überwachen von Schwankungen zwischen sonnenbeschienenen und beschatteten Oberflächen des Raumfahrzeugs, wo es schnell zu extremen Temperaturschwankungen kommen kann
Über den Start hinaus: Schubvektorsteuerung und Stufentrennung
Die Antriebsüberwachung endet nicht mit dem Start. Bei mehrstufigen Raketen spielen Sensoren während des gesamten Fluges weiterhin eine wichtige Rolle. Sie liefern wichtige Rückmeldungen für die Schubvektorsteuerungssysteme und sorgen dafür, dass die Triebwerkswinkel mit Präzision angepasst werden, um Stabilität und Flugbahn aufrechtzuerhalten. Sensoren überwachen auch die Mechanismen zur Stufentrennung und überprüfen Bedingungen wie kontrollierte Druckentlastung und thermische Zustände, damit verbrauchte Stufen sicher abgetrennt werden können, ohne die Mission zu gefährden.
DwyerOmega Ingenuity: Weltraumtaugliche Sensortechnologien
Die folgenden Produkte von DwyerOmega sind Sensorlösungen, die viele der oben beschriebenen Antriebs-, Steuerungs- und Nutzlast-Anwendungen ausführen können. Obwohl sie für anspruchsvolle Umgebungen hier auf der Erde entwickelt wurden und zuverlässige Messungen unter schwierigen Bedingungen liefern sollen, sind sie aufgrund ihrer Präzision, Langlebigkeit und Zuverlässigkeit jeweils ein starker Kandidat für den Einsatz in der Raumfahrt.
PX409-Serie Konfigurierbare, hochgenaue Druckmessumformer mit hoher Genauigkeit
Die PX409-Serie bietet schnelle Ansprechzeiten, hohe Präzision und eine Genauigkeit von ±0,08 % BSL. Die vollständig aus Edelstahl gefertigten benetzten Teile, die geschweißte Konstruktion und die hochwertige Temperaturkompensation gewährleisten einen zuverlässigen Betrieb auch in anspruchsvollen Umgebungen. Jedes Gerät verfügt über eine 5-Punkt-Zertifizierung für die Kalibrierung, die auf NIST rückführbar ist und Vertrauen in die langfristige Stabilität und Wiederholbarkeit schafft.
Für Raumfahrtanwendungen eignet sich der PX409 aufgrund dieser Eigenschaften besonders gut zur Überwachung der hohen und niedrigen Messbereiche in Antriebssystemen, zur Erkennung von Leckagen oder Druckabfällen in Leitsystemen und zur Überprüfung der stabilen Druckbeaufschlagung in Nutzlastumgebungen.

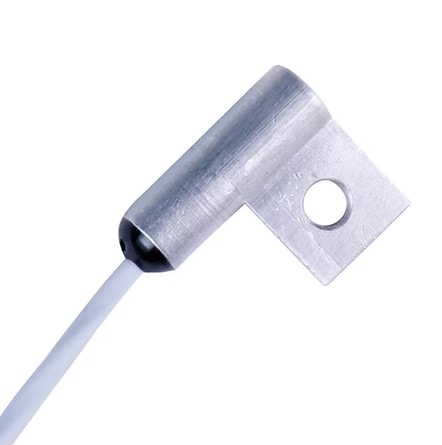

RTD-831-Serie Bolt-On-RTD-Sensor mit Aluminium-Flag-Gehäuse
Die RTD-831-Serie verfügt über ein aktualisiertes Gehäusedesign für eine verbesserte Zugentlastung und ein kompaktes Aluminium-Flaggengehäuse, das sich leicht an den meisten ebenen Flächen montieren lässt. Die Fahne ist für Standardschrauben der Größen #3 und #4 ausgelegt, wobei Optionen für die Größen #5, #6 und #8 verfügbar sind, sodass der Sensor entweder verschraubt oder eingeklebt werden kann. Der RTD-831 ist mit 100 Ω- oder 1000 Ω-Platin-RTD-Elementen sowie in einer Hochtemperaturversion erhältlich und bietet zuverlässige und langlebige Oberflächentemperaturmessungen für einen breiten Messbereich.
Im Zusammenhang mit der Raumfahrt eignet sich der RTD-831 aufgrund dieser Eigenschaften besonders gut für die Überwachung der thermischen Bedingungen in Antriebskomponenten wie Ventilen, Turbopumpen oder Triebwerksschächten sowie zur Gewährleistung einer stabilen Temperaturregelung in Nutzlastumgebungen, in denen empfindliche Elektronik und Instrumente vor extremer Hitze oder Kälte geschützt werden müssen.

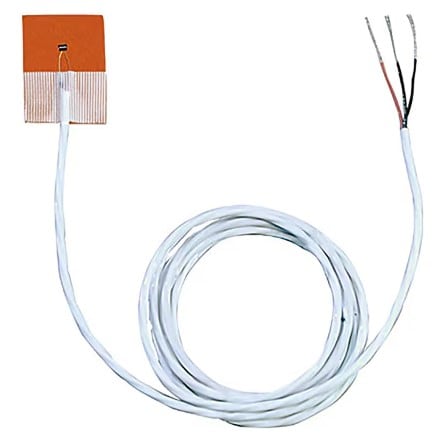

Selbstklebende Polyimid-Oberflächensensoren der SA1-RTD-Serie mit schneller Ansprechzeit
Die SA1-RTD-Serie bietet eine Genauigkeit der DIN-Klasse A (±0,06 Ω oder ±0,15 ° C bei 0 ° C) in einem kompakten, dünnen Platin-RTD-Design. Eine selbstklebende Rückseite auf Silikonbasis, die für 260 °C (500 °F) ausgelegt ist, ermöglicht eine einfache Installation auf flachen oder gekrümmten Oberflächen, und der Sensor kann mit OMEGABOND-Klebstoffen wiederverwendet oder dauerhaft montiert werden. Dank seiner schnellen Reaktion und Flexibilität eignet er sich ideal für einen breiten Messbereich bei der Oberflächentemperaturüberwachung. ° C (500 ° F) allows for easy installation on flat or curved surfaces, and the sensor can be reapplied or permanently mounted with OMEGABOND cements. Its fast response and flexibility make it ideal for a wide range of surface temperature monitoring needs.
In Raumfahrt-Anwendungen ermöglichen diese Eigenschaften eine zuverlässige Oberflächenüberwachung für Antriebskomponenten, bei denen Temperaturgradienten verfolgt werden müssen, sowie für Nutzlastmodule, bei denen Elektronik, Strukturelemente oder Materialien unter extremen Umweltschwankungen einer genauen Temperaturkontrolle bedürfen.
Nehmen Sie noch heute Kontakt mit einem DwyerOmega-Experten auf!
