OMDC-MD-Series

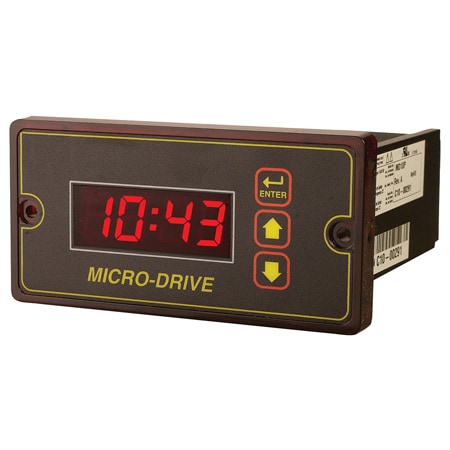

DC Speed Control with Closed Loop Feedback for DC Motors
Gleichstrom-Drehzahlregelung mit geschlossenem Regelkreis für Gleichstrommotoren- Adjustable Min/Max Speed
- Adjustable Accel/Decel
- NEMA 4X (IP66) Rating
- Universal Power Supply, 85-265 Vac
OMDC-MD-Series
From
C$
1.746.21
Product Overview
- Electrical Output 0 to 90/180 Vdc
- Input Control Signal 0-5 to 0-24 Vdc
- Operating Temperature, Max 45 °C
- Operating Temperature, Min -10 °C
- Overload Capacity 200% for 1 min
- Series ID OMDC-MD-Series
- Supply Voltage 120/240 Vac
- Transducer Type 5 Vdc @ 50 mA
| OMDC-MD10P-Regler werden mit Lineargebern für präzise Geschwindigkeitsregelung im Herstellungsprozess von Omega für Metalldraht-Thermoelemente verwendet. |
| Beispielanwendung: Synchronisierter Förderbandregler mit Jog-Schalter, das Sklavenförderband 2 folgt den Geschwindigkeitsänderungen des Masterförderbands 1. Der Jog-Schalter ermöglicht die Positionierung von Förderband 2, wenn das System gestoppt ist. |
Die Geschwindigkeitsregelung der OMDC-MD-Serie ist einfach zu bedienen: Stellen Sie die gewünschte U/min, Rate oder Zeit über die große 1/2' LED-Anzeige ein, indem Sie die „Up“- und „Down“-Tasten auf der Frontplatte drücken. Einstellungen können ein Ziffernwert nach dem anderen oder als schneller Durchlauf erfolgen. Die Einstellungen der OMDC-MD-Serie sind exakt und reproduzierbar. Sie steuert die Geschwindigkeit langfristig präzise auf ±1/2 U/min der Sollgeschwindigkeit. Eine Kalibrierung der Steuerung ist nicht erforderlich.
Die OMDC-MD-Geschwindigkeitsregelung ist sowohl in 1/8 DIN- als auch in 1/4 DIN-Industrienorm-Ausschnittmaßen erhältlich und ermöglicht so eine einfache Schalttafeleinbau. Diese Gleichstrommotorregler können auf U/min, FPM, GRP, Prozesszeit oder jede andere technische Einheit eingestellt werden, um eine einfache Bedienung zu gewährleisten.
SPEZIFIKATIONEN
Temperatur: -10 bis 45 °C (14 bis 113 °F)
AC-Eingangsspannung: 85 bis 265 Vac
Eingangsfrequenz: 50/60 Hz
Überlastkapazität: 200 % für 1 Minute
Geschwindigkeitssignaleingang: 0-5 bis 0-24 Vdc, 50.000 Impulse/Minute (833 Hz)
On-Board-Stromversorgung: 5 Vdc, 50 mA
Frontplattenmaße:
OMDC-MD10P: 115 B x 58 H x 117 mm T (4,539 x 2,289 x 4,625')
OMDC-MD3P: 115 B x 106 H x 117 mm T (4,54 x 4,18 x 4,625')
HINWEIS: Geschwindigkeitsrückmeldung ist erforderlich (Encoder). Empfohlen: OMDC-PU-40E (siehe unten).
