CN76000-Series

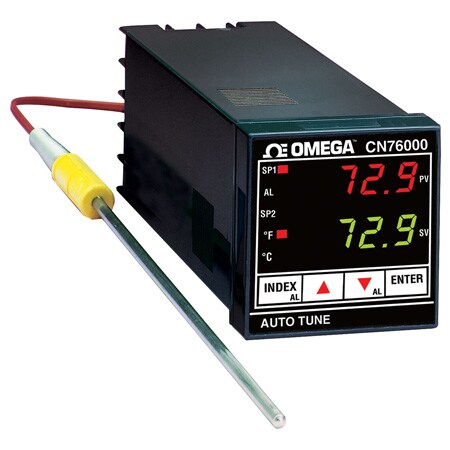

Contrôleur universel à entrée universelle 1/16 DIN avec autotuning et option RS485
Modèles en stock
- Affichage double 4 chiffres
- Réglage adaptatif
- Autotune PID, PID ou contrôle marche/arrêt
- Entrée thermocouple avec résolution de 1° ou 0,1°
CN76000-Series
À partir de
C$
1,635.55
Modèles en stock
Aperçu du produit
- Précision ± 0,25 % FS + 1 chiffre
- Remarque sur l'alarme 2 alarmes commandent le même relais ; 3,0 A résistif 250 Vac ; contact forme A (SPST) ; programmable sur site pour absolu (non-suivi) ou déviation (suivi) ; peut être réglé n’importe où dans la plage de mesure du contrôleur ; inhibition et coupure d’alimentation sélectionnables ; réarmement automatique/manuel
- Rejet en mode commun 140 dB minimum à 60 Hz
- Caractéristiques de contrôle Action de contrôle : action inverse (chauffage) ou directe (refroidissement) ; sélectionnable pour modèles à point de consigne simple ou double ; Modes de contrôle : modes de contrôle proportionnel et à proportion temporelle ; préréglage sélectionnable, autotune ou PID manuel, P, PI ou PD avec remise à zéro anti-saturation ; Bande proportionnelle : 6 à 5000°F ou unités °C équivalentes ; 6 à 9990 pour entrées tension/courant ; Temps intégral : 0,1 à 99,9 minutes, ou désactivé ; Temps dérivé : 0,01 à 99,99 minutes, ou désactivé ; Temps de cycle : 2 à 80 s ; Taux d’approche : désactivé à 99,99 min ; Contrôle marche-arrêt : différentiel marche-arrêt réglable de 2° à pleine échelle par pas de 1°, 2 comptes à pleine échelle par pas de 1 compte (entrées tension/courant) ; Rampe et maintien : un temps de rampe et un temps de maintien chacun réglables de 0 à 100 heures ; la procédure de fin peut être réglée sur MAINTIEN ou ARRÊT
- Dimensions de la découpe 45 x 45 mm
- Type d'affichage LED à 4 chiffres
- Caractéristiques nominales du boîtier NEMA Type 12, NEMA Type 2, NEMA Type 3R
- Hauteur 48 in
- Impédance d'entrée 3 MΩ min, thermocouple ; 200 µA, courant RTD ; 249 Ω, courant ; 5 kΩ, tension
- Type d'entrée Thermocouple ; RTD ; tension ; courant
- Isolation Les sorties relais et SSR sont isolées ; les sorties de courant, de tension et logiques ne doivent pas être partagées
- Longueur 125 in
- Mémoire Non volatile; aucune batterie requise
- Rejet en mode normal 65 dB typique ; 60 dB à 60 Hz
- Humidité de fonctionnement 0 à 90 % HR ; sans condensation
- Température de fonctionnement, max 55 °C
- Température de fonctionnement, min -10 °C
- Consommation électrique 5 VA
- Protection Un message d’erreur s’affiche en cas de court-circuit du capteur ou de circuit ouvert. Durée de rupture réglable de 0 à 99 min. Sur les modèles avec relais, une alarme peut être programmée en cas de rupture de boucle.
- Protection contre la rupture du capteur Désactive les sorties de commande pour protéger le système
- ID de série CN76000-Series
- Réglage du point de consigne Sélectionnable
- Stabilité Stabilité de la tension de ligne : ±0,05 % sur la plage de tension d'alimentation ; Stabilité en température : 4 µV/°C (2,3 µV/°F) typique, 8 µV/°C (4,5 µV/°F) maximum
- Température de stockage, max 80 °C
- Température de stockage, min -40 °C
- Type d'approvisionnement électrique CA / CC
- Tension d'alimentation 100 à 240 VCA ; 132 à 240 VCC
- Poids 227 g
- Largeur 48 in
- Description
Les régulateurs PID CN76000 1/16 DIN offrent un contrôle économique pour une grande variété de processus, notamment le chauffage, le refroidissement et le chauffage/refroidissement. Lorsqu'ils sont utilisés avec les transmetteurs appropriés, ces appareils peuvent également contrôler la pression, le débit, l'humidité, le mouvement ou le pH. Le panneau avant est certifié NEMA 2, 3R et 12 pour une protection étanche et résiste à la corrosion.
La conception sophistiquée du CN76000 intègre les dernières technologies en matière de Microprocesseur et de montage en surface, compressant un nombre sans précédent de fonctionnalités standard dans un boîtier compact 1/16 DIN. L'utilisateur peut programmer les fonctions de contrôle à partir du panneau avant, les types d'entrée étant sélectionnables par commutateur DIP. Plusieurs modes de réglage permettent à l'utilisateur de choisir entre 3 préréglages standard, un réglage manuel ou un réglage automatique.
Les Caractéristiques standard comprennent un autodiagnostic avec indication des défauts. La mémoire non volatile conserve tous les paramètres du processus lorsque l'appareil est hors tension, sans batterie de secours. Les réglages de l'alarme optionnelle sont configurables. L'alarme peut être désactivée au démarrage ou jusqu'à ce que la valeur du processus dépasse le seuil d'alarme. La fonction d'interruption d'alimentation se réinitialise à la mise sous tension si la condition d'alarme n'existe plus.
Les autres caractéristiques standard comprennent le stockage et l'affichage des valeurs minimales/maximales, le contrôle automatique/manuel, l'indication du pourcentage de sortie, le fonctionnement en rampe et en maintien, 4 niveaux de sécurité sélectionnables par l'utilisateur avec protection par mot de passe, et une sortie d'impulsion 5 Vcc sélectionnable par cavalier pour piloter des relais statiques externes.Les fonctionnalités optionnelles comprennent les communications RS485 et la sortie de l'enregistreur de processus.
Remarque : CE non disponible avec l'option de communication -485
PDF & Manuels
Accessoires
Afficher les évaluations et les avis
Rated 4 out of
5
by
Courtney W from
Autotune Controller Great Product!!!!!!!!!!!!!!!!
Consistent Product that seems to always be in stock when needed.
Date published: 2025-10-22
Rated 5 out of
5
by
Courtney W from
Good Customer Service
Good Customer Service and fast product delivery that was on time.
Date published: 2024-05-02
Rated 5 out of
5
by
Pappy Balz from
Great Product
Omega controllers are cost effective, reliable, and simple to use. Our production plant trusts Omega controllers with some of our most critical safety systems.
Date published: 2022-08-12
Rated 4 out of
5
by
satisfied customer 454 from
Great Service
Prompt, Professional, and courteous service. Thanks
Date published: 2022-03-14
Can I change the set point via RS485?
Thank you for your inquiry. Yes, the set point can be changed via RS485.
Date published: 2020-02-12
