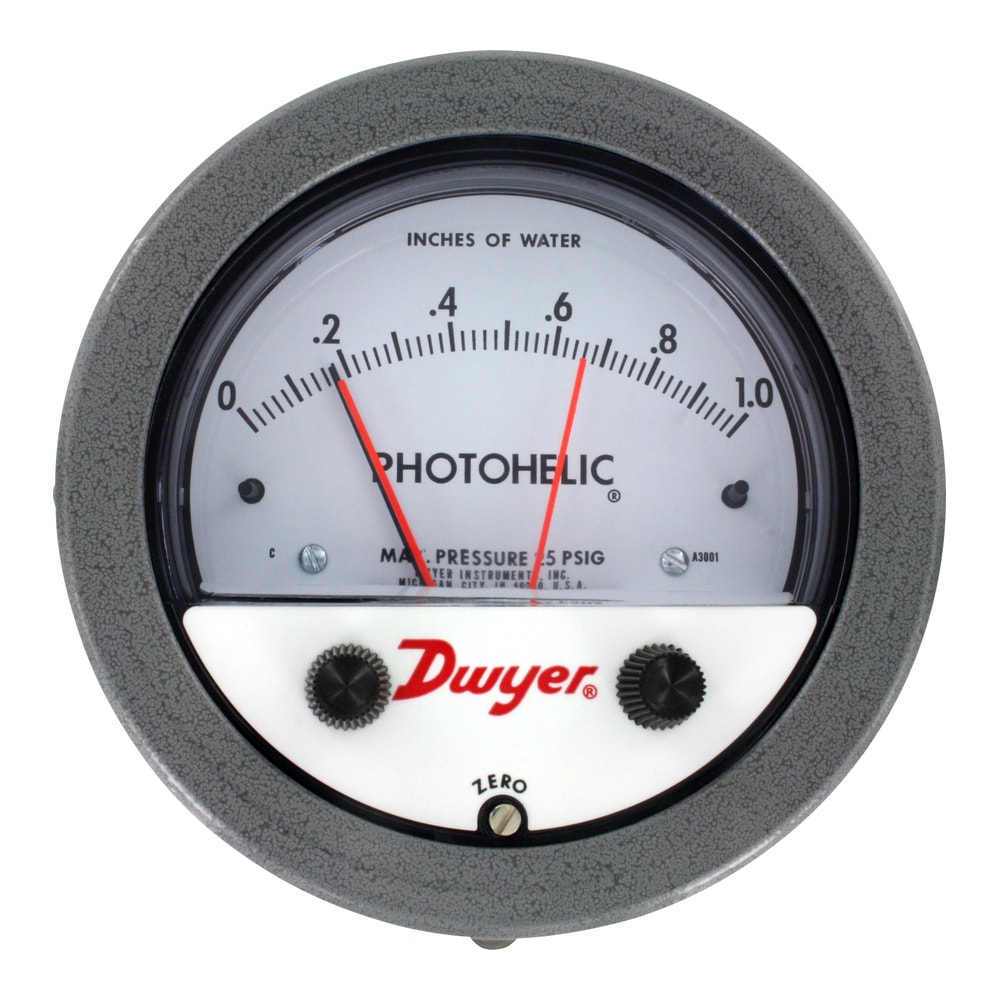

Interruttori/Manometri Photohelic® A3000 per la Misura della Pressione fino a 25 psig

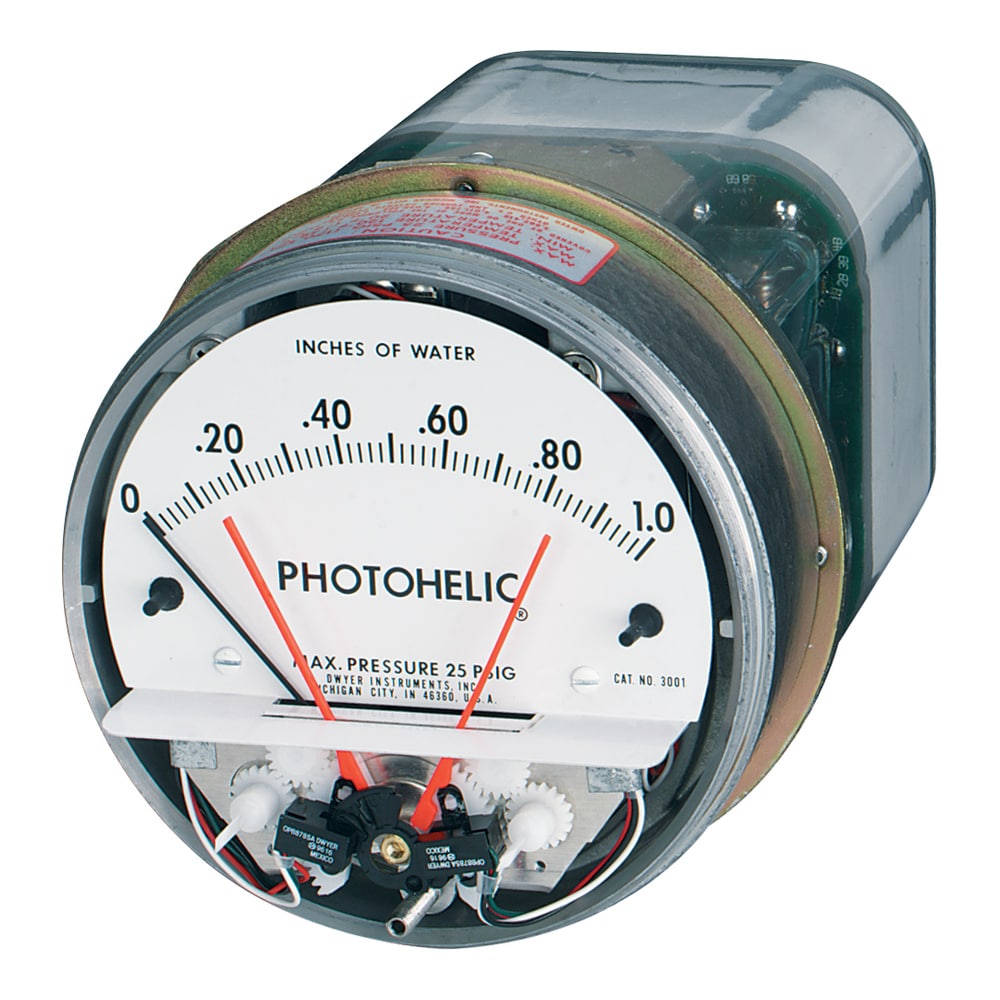

Ghiera e copertura frontale (con manopole di regolazione del punto di intervento e vite di regolazione dello zero) rimosse per esporre il meccanismo del punto di intervento dell’interruttore/manometro Photohelic®. La copertura è in plastica trasparente policarbonato.
L’indicatore del manometro e l’otturatore della luce sono montati su una elica con contrappeso di bilanciamento. L’otturatore passa attraverso una fessura nell’interruttore ottico di fine corsa per esporre i fototransistor alla sorgente luminosa a infrarossi integrata o per mascherarli in base alla pressione applicata.
La schermatura luminosa protegge efficacemente i fototransistor da forti sorgenti luminose esterne pur consentendo il libero movimento dell’indicatore. Fornisce inoltre un aspetto interno pulito e “rifinito”.
Gli interruttori ottici di fine corsa sono utilizzati per affidabilità e lunga durata. Collegati direttamente agli indicatori di regolazione, sono allineati singolarmente per garantire una precisione di commutazione elevata.
L’albero di trasmissione semirigido si collega alle manopole di regolazione del punto di intervento.
La vite di regolazione dello zero si collega alla vite nella copertura per regolare la lettura della pressione zero.
Il contenitore in plastica protegge i componenti elettronici e le connessioni elettriche.
La piastra di collegamento o morsettiera in policarbonato è autoestinguente.
Le schede a circuito stampato in vetro-epossidico garantiscono durata e permanenza.
I relè di carico sono DPDT con funzione di mantenimento per la massima versatilità applicativa.
L’elettronica è progettata per funzionare a corrente da 120 volt 50/60 Hz con una tolleranza del ±10%. Sono disponibili unità speciali per altre tensioni.
Gli indicatori di regolazione dell’interruttore mostrano le impostazioni dell’interruttore in ogni momento.
La frizione a attrito caricata a molla previene danni da parte dell’operatore al meccanismo del punto di intervento.
Lo strumento 3-in-1 consente di ridurre diversi strumenti in un unico prodotto, risparmiando inventario, tempo di installazione e denaro.
Il design brevettato e la banda morta dell’1% della scala completa garantiscono una risposta rapida ai cambiamenti di pressione, senza ritardi nella commutazione e funzionamento senza rimbalzi.
Una vasta gamma di modelli in grado di soddisfare specifiche di misura della pressione da basse a molto alte.

Vedi Panoramica del Prodotto

Series-A3000

Da ^€ 753,31

Acquista Modelli

16 Variazioni disponibili

Vedi tutte le opzioni della serie qui sotto

Scheda Dati

Panoramica del Prodotto

Accuratezza Dettagli ± 2% del FS a 70°F (21,1°C). ± 3% sui modelli -0 e ± 4% sui modelli -00
Profondità del quadrante 8.25 in
Diametro quadrante 4 pollici
Diametro esterno del quadrante 5 in
Divisione 0
Collegamento elettrico Terminale a vite
Materiali a contatto con il fluido Consultare il produttore
Compatibilità con i fluidi Aria pulita e secca / gas inerte, HVAC / aria ambiente, Gas inerti / non reattivi
Orientamento di montaggio Diaframma verticale
Temperatura di esercizio, max 120 °F
Temperatura di esercizio minima 20 °F
Tipo di pressione Differenziale
Dimensioni attacco al processo 1/8 pollici
Tipo di attacco al processo NPT femmina
Pressione di prova Da -20 inHg a 25 psi
Ripetibilit ± 1%
ID serie Series-A3000
Regolazione del set point Manopole regolabili
Fornitura Nota 120 VAC, 50/60 Hz; alimentazione opzionale 240 VAC e 24 VAC
Tipo di alimentazione CA
Tensione di alimentazione 120 V CA
Nota sull'interruttore Ogni punto di regolazione dispone di 2 relè a scambio C (DPDT). 10 A @ 28 VCC, 10 A @ 120, 240 VCA
Valore nominale dell'interruttore 10 A a 28 Vcc, 10 A a 120, 240 Vca
Tipo di interruttore (2) DPDT
Peso 4 lb

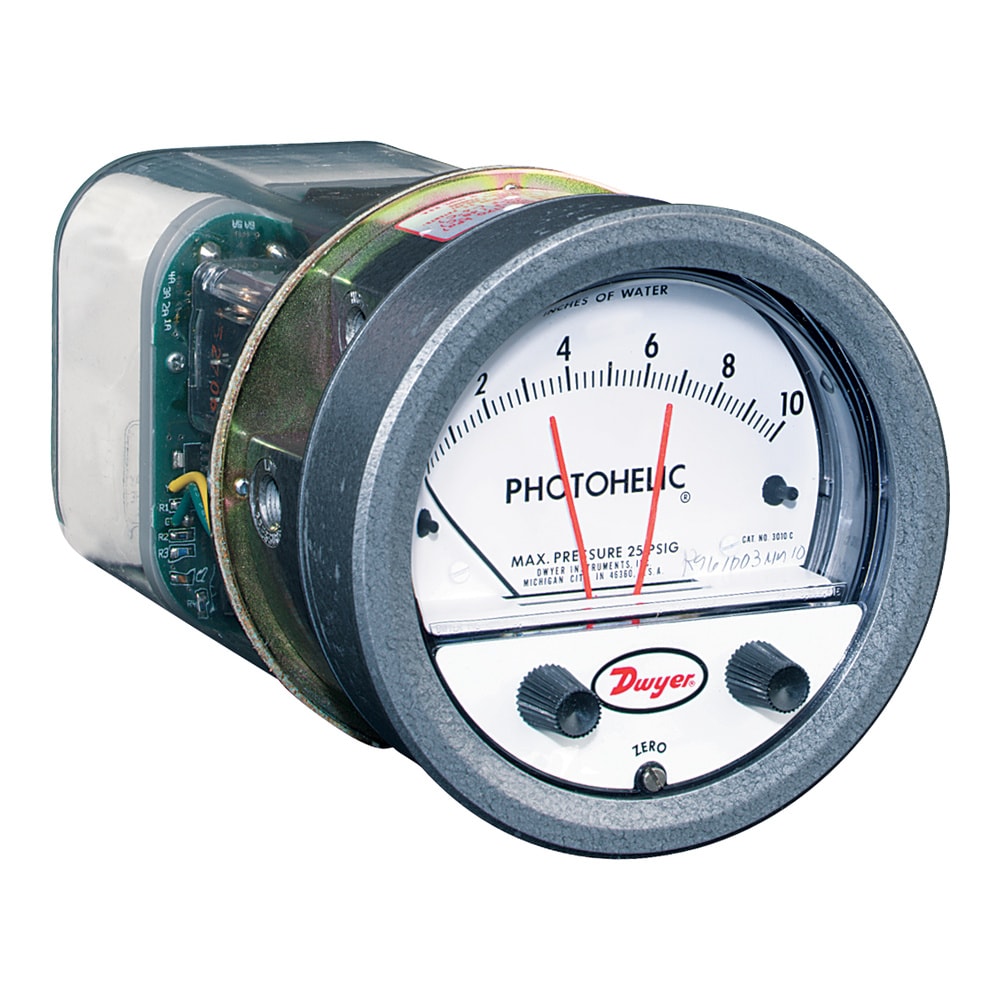

Il Series A3000 Photohelic® Switch/Gages funziona come un interruttore di pressione versatile e altamente ripetibile combinato con un manometro di pressione preciso che impiega il collaudato design del manometro Magnehelic®. Il Photohelic® switch/gage misura e controlla pressioni positive, negative o differenziali di aria e gas compatibili. I modelli standard sono classificati fino a 25 psig (1,7 bar) con opzioni fino a 35 (2,4) o 80 (5,5 bar) psig. Sono inclusi due relè DPDT azionati da fototransistor per il controllo dei limiti basso/alto. Gli indicatori di punto di taratura facili da regolare sono controllati da manopole situate sul quadrante del manometro. La banda morta del punto di taratura individuale è pari alla larghezza di una lancetta - meno dell'1% del campo completo. I punti di taratura possono essere interbloccati per fornire una banda morta variabile - ideale per il controllo di ventilatori, serrande, ecc. La lettura del manometro è continua e non influenzata dal funzionamento dell'interruttore, anche durante la perdita di alimentazione elettrica. Scegli tra gamme di pressione a fondo scala da un minimo di 0-.25 in (0-6 mm) w.c. fino a 30 psi (21 bar).

CALIBRAZIONE NIST disponibile nel Configuratore di Prodotto.

Si prega di consultare Series AT-A3000 per la versione approvata ATEX.

SAPEVI CHE puoi aggiungere IL TUO logo al nostro Photohelic® Switch/Gage, contatta il servizio clienti per dettagli.
