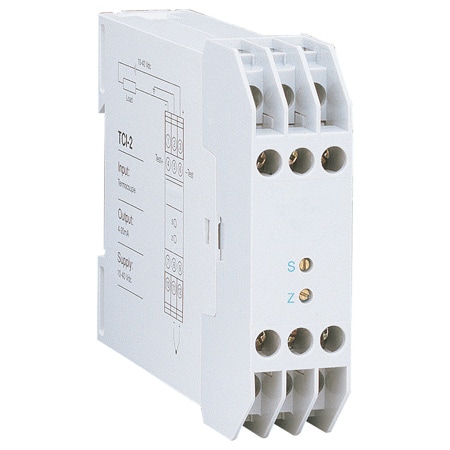

DRA-TCI-RTI-Srs-Sig-Cond

Conditionneurs de signaux compacts isolés 3,5kV pour rail DIN

(0)

Signaux de procédé
Tension, Courant = et ~
Fréquence
Résistance et potentiomètre
Thermocouples K, T, E, J, R et S
Pt100 2/3 fils et sondes à résistance
Jauges de contrainte
Isolation galvanique 3,5kVeff pendant 60s
Sortie 4-20mA ou 0-10V
Précision 0,2 / 0,3%
Réglages fin de la sensibilité et de l'origine
Montage sur rails DIN standards de 35mm
Garantie 2 ans

Voir l'aperçu du produit

Depuis ^C$ 284.00

Modèles de boutique

2 variantes disponibles

Voir toutes les options de séries ci-dessous

Fiche technique

L'aperçu du produit

Status Control false
Accuracy ± 0.1 %
Accuracy Detail Including Linearity, Hysteresis and Repeatability
Calibration Input span: Adjusted by three DIP switches and span potentiometer, Input Zero: Adjusted by three DIP switches and Zero potentiometer; Test Terminals: 40 to 200 mV represents 4-20 mA
CMRR 127 dB typical DCto 60 Hz
DIN Rail Size 35 mm
Electrical Output 4 to 20 mA
Enclosure Ratings IP20, IP40
Height 3.23 in
Isolation 1500 Vdc or peak ac
Lead Compensation Error <0.1°C/20 Ohms lead resistance
Length 3.9 in
Loop Resistance Rmax (ohms) = (Vsupply - 10) / 0.02
Materials Polycarbonate
Mounting DIN rail
Operating Temperature, Max 70 °C
Operating Temperature, Min -20 °C
Relative Humidity 5 to 95% RH
Response Time 160 msec
Span Setting Adjustable Range 26 to 810°C
Storage Temperature, Max 85 °C
Storage Temperature, Min -30 °C
Supply Current 1 mA
Supply Power 10 to 40 Vdc
Supply Power Type DC
Temperature Coefficient α=0.00385
Temperature Stability <±0.1% of span/°C
Weight 130 g
Width 0.9 in
Wiring/Connector Table 2
Zero Setting Adjustable Range -62 to 232°C

Description

La série de conditionneurs de signaux ISC peut recevoir une large gamme de signaux de mesure, tels que tension, courant ~ et =, température, procédé. Ils se présentent dans des boîtiers faciles à intégrer sur un rail DIN standard, les connexions d'entrée et de sortie étant placées de part et d'autre de chaque boîtier.

Les réglages de sensibilité et de décalage d'origine, sont directement accessibles derrière leur face avant. Avec un temps de réponse meilleur que 70ms (ou 250ms selon les modèles) et une précision de 0,2% ou 0,3%, ils permettent de convertir et transmettre la plupart des signaux provenant de capteurs avec rapidité et précision vers des systèmes d'acquisition de données ou des automates programmables.

Tous les conditionneurs de signaux (à l'exception des entrées en tension et courant) possèdent une isolation galvanique à 3,5kV efficace qui protège les systèmes en aval contre les perturbations et les transitoires, élimine les boucles de masse et les parasites éventuelles.

Pour obtenir les caractéristiques complètes de ces produits, consultez la notice commerciale par le lien en bas de cette page.
